Ce document présente les principales entités graphiques nécessaires à la construction d’une IHM (Interface Homme-Machine) en Java. Les applications étudiées dans ce cours sont de type SDI (Simple Document Interface). Elles ne comporteront qu’une seule fenêtre incluant uniquement les composants simples, que l’on rencontre le plus couramment.
L’interface est peut-être la partie la plus importante d’une application mais elle est aussi celle que l’on remarque le plus. Pour les utilisateurs, elle représente l’application et certains ne doivent même pas savoir qu’un programme est exécuté en arrière-plan.
Lorsque le développeur.euse crée.e une application, il doit prendre certaines décisions concernant l’interface (le style d’interface simple document ou multi-documents, le nombre de fenêtres, les commandes à inclure dans les menus, les barres d’outils à prévoir pour reproduire des fonctions de menu,…etc).
Cependant, on doit tenir compte de l’expérience de l’utilisateur (UX). Une application doit avoir :
La création d’une interface utilisateur doit être considérée comme un processus itératif
Il est rare de parvenir à la perfection dès la première tentative.
Le premier chapitre présente les composants nécessaires à la conception d’une application avec l’API Java Swing, ainsi que le processus de création d’une interface.
Il existe 3 bibliothèques graphiques pour Java :
L’Abstract Window Toolkit est historiquement la première qui a été proposée, dès le JDK 1.0. La particularité de l’AWT, est que Java fait appel au système d’exploitation sous-jacent pour afficher les composants graphiques. Pour cette raison, l’affichage de l’interface utilisateur d’une application peut diverger sensiblement: chaque système d’exploitation dessine à sa manière un bouton. L’AWT garantira que la fonctionnalité recherchée sera dans tous les cas fournie mais elle sera présentée différemment.
Or Java se veut être 100% indépendant de la plate-forme utilisée. Pour cette raison, une nouvelle API nommée SWING a été définie.
Des objets purs Java !
Swing a donc été mis en place pour assurer 100% de portabilité (même un pixel doit avoir la même couleur). Pour assurer cette portabilité, un composant graphique est dessiné non plus par l’OS (Operating System), mais par Java, ce qui en terme de temps d’exécution a un cout !
Swing est présenté comme étant écrit uniquement en Java. La JVM doit être capable d’interagir avec l’OS pour pouvoir tracer un point. Or c’est ce que font les classes de base de l’AWT (telles que Component, Container, …).
En conséquence, tous les composants de Swing dérivent d’une classe d’AWT.

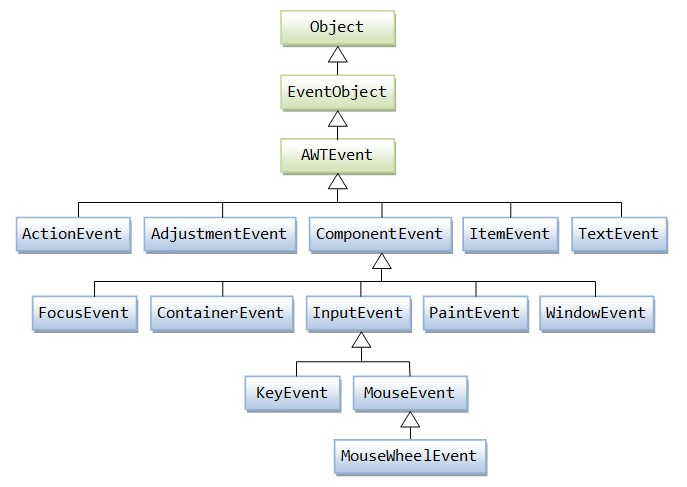

Les mécanismes de gestion d’évènements et de positionnent des composants de l’AWT restent utilisable avec Swing. Certaines classes déjà utilisées avec l’AWT sont donc toujours d’actualité. Une application Swing doit importer des packages spécifiques mais aussi certains packages de l’AWT. Tout source utilisant Swing commence par :
import javax.swing.*; // composants graphiques import java.awt.*; // composants natifs import java.awt.event.*; // événements ou écouteurs

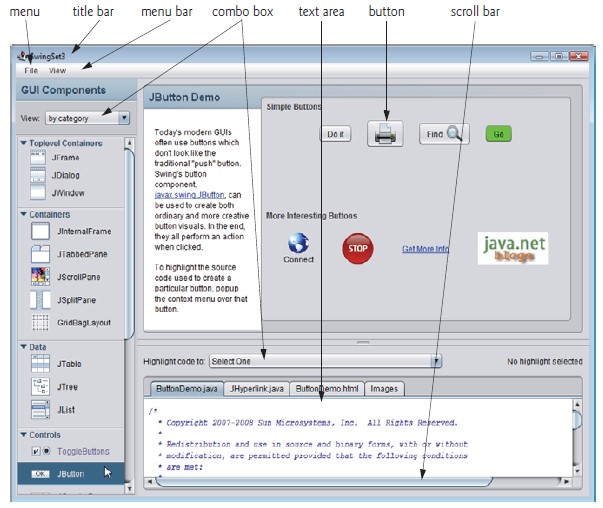

Swing est bien plus riche que l’AWT. Même si un composant n’existe pas en natif sur l’OS, rien ne vous empêche de le redessiner à nouveau. Les classes qui font appel aux fonctions systèmes de la machine sous-jacente sont appelées communément des composants lourds. Elles utilisent du code natif. C’est le cas d’un nombre réduit de classes comme celles qui conceptualisent les fenêtres. Les composants légers sont eux écrits en java pur. C’est le cas par exemple des composants qui ne sont pas dessinés par l’OS mais par du code Java. Ces composants auront toujours le même aspect et seront toujours disponibles quelle que soit la machine.
Cette API n’est plus intégrée par défaut à Java. JavaFX est considérée comme une API permettant de réaliser des applications dites riches qui rassemblent les avantages à la fois des applications Client/Serveur et des applications du Web. Les objectifs étant les suivants :
Les applications riches peuvent être regroupées 2 catégories :
JavaFX actuellement en version 15 est devenu un projet open source https://openjfx.io/ qui permet de développer des apllication riches de type Desktop, Mobile, et embarquée. Ce projet date de 2007/2008.
Quel est l’intérêt de cette API Open Source ?

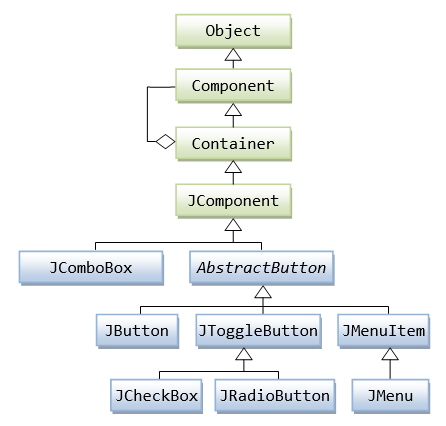

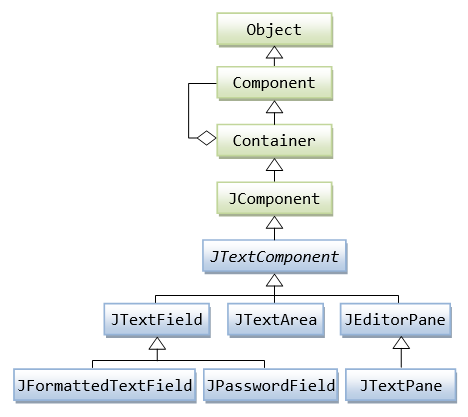

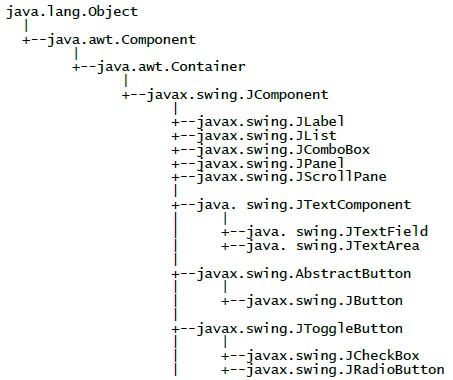

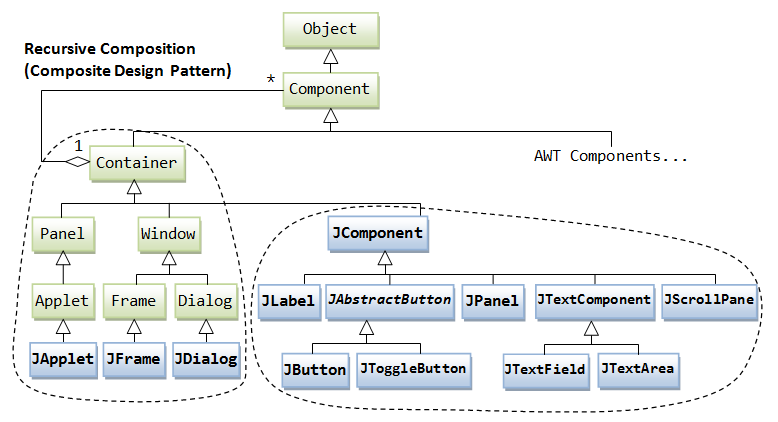

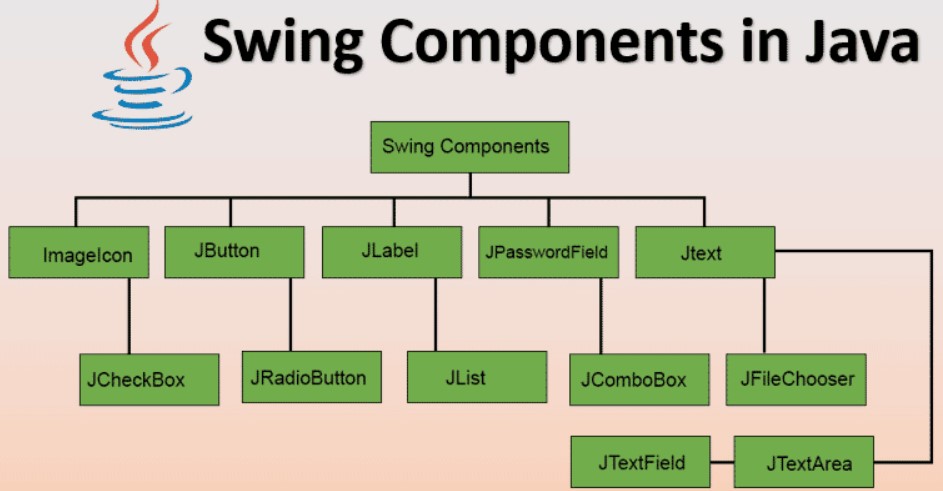

La bibliothèque Swing est constituée d’une hiérarchie de classes. Chaque entité de l’interface graphique est associée à une classe inscrite dans une hiérarchie de classes liées par des liens d’héritage.
La classe JFrame est associée à la fenêtre principale de l’application. Elle comprend :

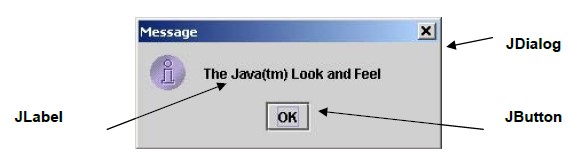

La classe JDialog est associée à une boite de dialogue en général ouverte en mode modal ou non modal par la fenêtre application. Elle contient des composants tous dérivés directement ou indirectement de JComponent (liste, bouton, label, …).
contient 2 composants :

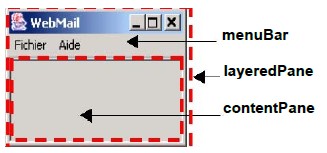

L’une comme l’autre fenêtre est composée d’objets panneaux (au sens de la composition UML) instances d’une sous-classe de Container.
Un premier panneau appelé layeredPane (de classe JLayeredPane) représente la zone utile de la fenêtre. Elle est elle-même composée d’une barre de menu (de classe JMenuBar) et une zone client appelée contentPane (de classe JPanel) conteneur pour les composants éventuels.
#

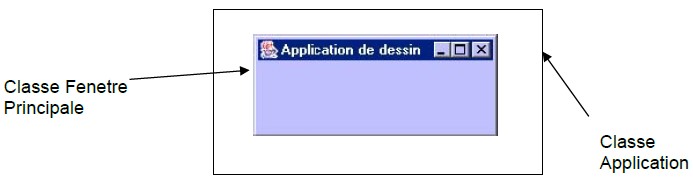

Une application graphique Java sera constituée d’au moins deux classes dont l’une sera dérivée des classes Swing.
Toute application sera constituée d’une :
public class Application { public static void main(String args[]) { try { UIManager.setLookAndFeel( UIManager.getCrossPlatformLookAndFeelClassName()); } catch(Exception e) { } new Application (); } }
Le constructeur de la classe crée un objet FenêtrePrincipale et définit son état avec éventuellement sa position à l’écran.
public Application () { FenetrePrincipale frame = new FenetrePrincipale(); frame.setVisible(true); } }
-Classe Fenêtre Principale : Classe dérivée de JFrame. C’est la fenêtre principale de l’application. JFrame est une classe représentant une fenêtre évoluée qui peut s’afficher sur le bureau. Elle possède une barre de titre et peut être réduite, mise en icône ou fermée par des boutons.
Elle recevra des composants et possèdera éventuellement une barre de menu ou une barre d’état.
Cette classe aura toujours la structure suivante:
public class FenetrePrincipale extends JFrame { // Champs privés: Réferences d'objets composants, menus,... public FenetrePrincipale() { this.setDefaultCloseOperation(EXIT_ON_CLOSE); // Définition de l'état initial de la fenêtre, initControles (); } private void initControls () { // Définition de l'état initial des composants // Positionnement des controles } // Gestion des événements }
Elle comportera des champs privés, un pour chaque contrôle (bouton, étiquette, zone de texte,…) ou composant (barre de menu, barre d’état,…) qu’elle contiendra. Le constructeur définit l’état initial de la fenêtre principale (barre de titre, style de bordure,…) puis appelle une méthode privée qui initialise les objets éventuellement contenus.
Il est important de préciser qu’a toute entité graphique de l’interface utilisateur (fenêtre, menu, boutons, composants,…) sera associée un objet, instance d’une classe Swing. Tout appel de méthode sur un objet Swing agira sur l’état de l’objet et aura un effet visuel sur l’entité graphique associée.

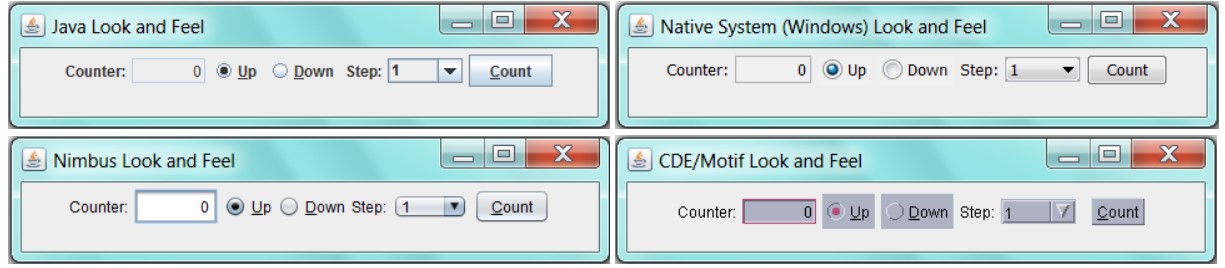

Le dessin d’un composant Swing est pris en charge par des classes java. Une application Swing peut donc avoir le même rendu graphique (look and feel) quel que soit le système d’exploitation de la plate-forme sur laquelle s’exécute l’application. C’est pour cette raison qu’une application java peut utiliser un contrôle même si celui-ci n’est pas disponible dans l’API graphique du système d’exploitation. Java gère un Pluggable look and feel (Le rendu graphique est pris en charge par des classes à part).
Certains L&F ont été pré-définis comme celui spécifique aux applications java (metal) ou celui de Windows, Motif, et il est relativement aisé de re-définir son propre L&F
La méthode statique main de la classe application utilise la méthode statique setLookAndFeel de la classe UIManager pour imposer le L&F désiré. Ci-dessous les méthodes imposent le L&F metal
Pas toujours joli tout ça !
UIManager.setLookAndFeel(UIManager.getCrossPlatformLookAndFeelClassName()); JFrame.setDefaultLookAndFeelDecorated(true) ;
Il est possible aussi de faire en sorte qu’une application prenne automatiquement le L&F de la plate-forme sur laquelle elle s’exécute.
UIManager.setLookAndFeel(UIManager.getSystemLookAndFeelClassName());
Sous réserve qu’il soit disponible, rien ne s’oppose à choisir un L&F quelconque (Motif,…)
UIManager.setLookAndFeel("com.sun.java.swing.plaf.motif.MotifLookAndFeel");
Un changement de L&F n’impacte ni la nature, ni le positionnement des composants, mais seulement le rendu visuel des composants

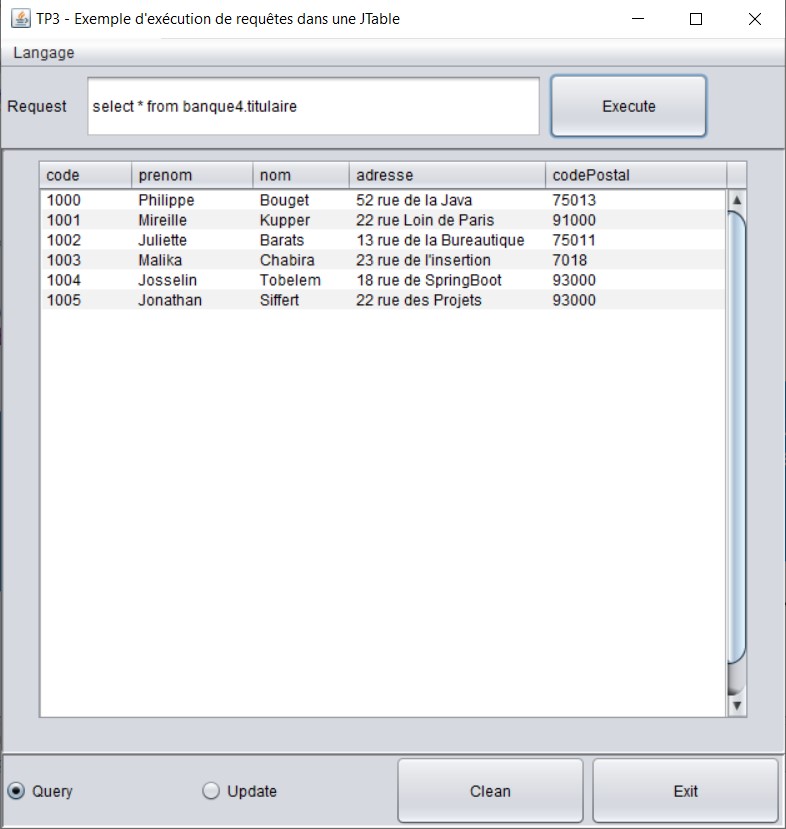

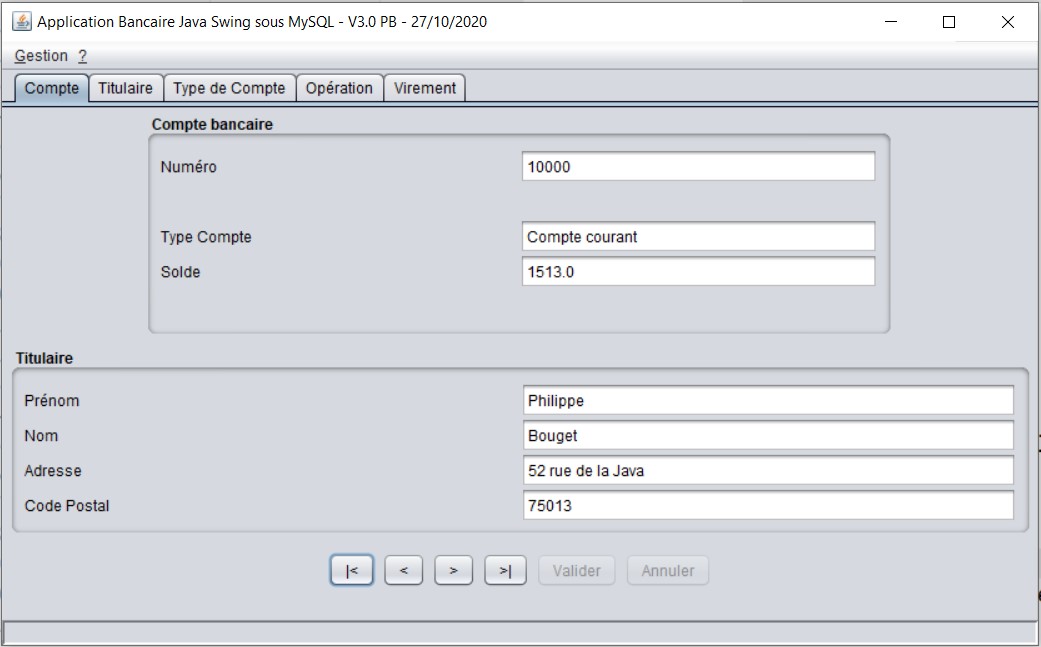

Exemple avec le L&F Nimbus que vous devez implémenter comme ci-dessous
try { UIManager.setLookAndFeel("com.sun.java.swing.plaf.nimbus.NimbusLookAndFeel"); } catch (ClassNotFoundException | InstantiationException | IllegalAccessException | UnsupportedLookAndFeelException e) { e.printStackTrace(); }
Remarque : Pensez à copier le fichier nimbus-weekly-080113.jar dans le répertoire lib de la JRE ou bien dans la librairie de votre projet Java. Voici le lien pour le télécharger https://jar-download.com/artifacts/net.java.dev.nimbus
La création d’une instance de la classe FenetrePrincipale a pour effet de créer un objet fenêtre en mémoire.
Attention : Cette fenêtre n’est pas visible.
C’est le rôle de la méthode setVisible(true) de la rendre visible. Par défaut, une demande de fermeture de la fenêtre rend la fenêtre invisible. La méthode setDefaultCloseOperation() modifie le mode de fermeture.
Attention : Avec l’argument EXIT_ON_CLOSE la fermeture de la fenêtre provoque la terminaison de l’application !
Quelques méthodes utilisables
Le constructeur de la classe FenetrePrincipale définit l’état de la fenêtre application. Quelques méthodes sont souvent utilisées. Par exemple:

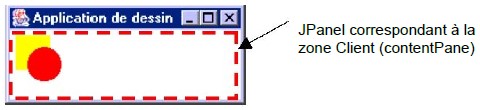

L’application contient un JPanel (zone rectangulaire dans laquelle il est possible de dessiner) dont la couleur de fond sera blanche. Elle occupe toute la partie utile (zone client) de la fenêtre principale. Dans cette zone graphique l’application dessine un carré jaune et un cercle rouge.
Soit une classe zone de dessin. Une zone de dessin est un JPanel avec un rectangle jaune et un cercle rouge.
public class ZoneDessin extends JPanel { public ZoneDessin () { this.setBackground(Color.white); } }
La fenêtre application doit créer un objet ZoneDessin et l’ajouter add() dans la zone client. La méthode getContentPane() permet d’obtenir une référence sur la zone client.
public FenetrePrincipale() { this.setSize(300,200); this.setTitle("Application de dessin"); this.setDefaultCloseOperation(EXIT_ON_CLOSE); JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.add (new ZoneDessin ()); }
Chaque fois que la fenêtre application change de taille ou qu’une fenêtre se superpose sur la fenêtre application, la fenêtre et toutes les entités graphiques qu’elle contient doivent être re-dessinée. Lorsqu’une entité est re-dessinée, Swing appelle la méthode paintComponent() sur l’objet associé. Cette méthode va être re-définie dans la classe ZoneDessin pour que soient effectuées les opérations de dessin spécifiques.
public class ZoneDessin extends JPanel { public void paintComponent(Graphics g) { super. paintComponent (g); g.setColor(Color.yellow); g.fillRect(5,5,30,30); g.setColor(Color.red); g.fillOval(15,15,30,30); } }
Les opérations de dessins sont des actions de bas niveau. Il n’existe donc aucune méthode permettant de dessiner directement dans un composant graphique. Ces opérations ne seront possibles que via un contexte graphique associé au composant et géré par Swing. La méthode paintComponent() le fourni en argument. L’argument g de classe Graphics va permettre tous les tracés graphiques.
Le but de ce chapitre est de présenter rapidement les principaux composants Swing désignant les composants qui permettent une interaction classique entre l’ utilisateur et le logiciel et les panneaux qui regroupent ou contiennent des composants. Chaque composant est associé à une classe spécifique placée dans la hiérarchie des classes Swing. Chaque composant de l’Interface Utilisateur de l’application sera un objet, instance d’une de ces classes sur lequel il sera possible d’appliquer un grand nombre de méthodes (définies en direct dans la classe ou héritées des classes parents).
Dans une application, ces composants vont être posés sur la zone client de la fenêtre principale, ils seront en très grand nombre. Ils correspondront parfois à des objets locaux dans des méthodes de la classe FenetrePrincipale et parfois à des champs de cette même classe. Il est conseillé de respecter une convention de nommage qui permette, dans le source java, de différencier du premier coup d’œil, les composants des objets applicatifs . Le nom de chaque composants est préfixé par 3 lettres qui rappèlent sa classe (donc sa nature).
JLabel - L’étiquette
Un Jlabel permet d’afficher un texte fixe et/ou une image. Il ne réagit pas aux sollicitations de l’ utilisateur. Il est purement décoratif et sert à décrire les autres composants de l’interface utilisateur. Il correspond à un objet instance de la classe JLabel dont le texte est prédéfini lors de l’appel du constructeur.
JLabel lblDescription = new JLabel ("Texte du JLabel");
Le texte peut-être modifié à l’exécution :
lblDescr.setText ("Label simple avec image");
Une image peut être ajoutée comme ceci :
lblDescr.setIcon(new ImageIcon("boulerouge.gif"));
Nota : L’image et le libellé peuvent être définis directement lors de l’appel du constructeur.
Ce même contrôle peut servir à afficher une image seule :
JLabel logo = new JLabel (new ImageIcon("javalogo.gif"));
Le texte peut-être écrit au format HTML :
JLabel lblDescr = new JLabel (); lblDescr.setText ( JLabel lblDescr = new JLabel (); lblDescr.setText ("<html>Mon label <p>a <I>moi</I></html>");
JTextField – La zone de texte simple
Ce contrôle permet la saisie d’informations de type texte sur une seule ligne.
Il est possible depuis l’application de lire l’information tapée par l’ utilisateur.
TextField txtNom = new TextField(); String valeur = txtNom.getText();
ou de forcer une valeur à afficher :
txtNom.setText("Jean DUBOIS");
ou de changer les attributs de la zone de texte :
txtNom.setColumns(15); // Fixe la longueur de la zone de saisie txtNom.setEditable(false); // Empêche l'écriture dans la zone
Notons que la classe JPasswordField dérivée de JTextField est plus appropriée pour assurer la saisie des mots de passe.
JButton – Le bouton
Le bouton permet de déclencher un traitement. Il possède un libellé et éventuellement une icône et un raccourci.
Bouton simple :
JButton cmdDepart1 = new JButton ("Départ");
Bouton initialement grisé, avec image :
JButton cmdDepart2 = new JButton ("Départ"); cmdDepart2.setIcon(new ImageIcon("boulerouge.gif")); cmdDepart2.setEnabled(false);
Bouton avec icône et accélérateur (Alt+D simule un clic sur le bouton) :
JButton cmdDepart3 = new JButton("Départ"); cmdDepart3.setMnemonic('D');
JCheckBox – La case à cocher
La case à cocher permet à l’ utilisateur de sélectionner une option vraie/fausse ou active/inactive. Elle est constituée d’une case et d’un libellé. Le libellé et l’état initial peuvent être définis lors de l’appel du constructeur à la création de l’instance.
JCheckBox chkOpt1 = new JCheckBox("Option #1"); JCheckBox chkOpt2 = new JCheckBox("Option #2"); chkOpt2.setSelected(true);
Des méthodes peuvent être respectivement utilisées pour cocher/décocher la case ou connaître son état :
JComboBox – La boîte combo
La boîte combo permet de proposer une liste de valeurs possibles au sein desquelles l’utilisateur effectue son choix. Elle est composée d’un bouton ou d’une zone de texte associée à une liste déroulante qui apparaît sur demande de l’utilisateur.
Si la boîte est de type éditable, la zone de texte permet à l’utilisateur d’effectuer un choix autre que ceux proposés.
Boîte JComboBox simple :
String [] choix = {"Entrée", "Viande","Légume","Fromage", "Dessert"}; JComboBox cboChoix = new JComboBox (); for (int i = 0; i<choix.length; i++) cboChoix.addItem(choix[i]);
Boite JComboBox éditable (3 éléments maximum visibles) :
cboChoix = new JComboBox (); cboChoix.setEditable(true); cboChoix.setMaximumRowCount(3);
L’application peut faire évoluer le nombre d’éléments de la liste par les méthodes :
On peut connaître le nombre d’éléments de la liste et savoir quel élément a été sélectionné avec les méthodes ci-dessous :
Ce chapitre propose une démarche rigoureuse pour coder correctement une classe IHM correspondant à la fenêtre Principale. Celle qui est proposée ici est librement inspirée de l’approche utilisée par les outils RAD du marché.
Règle 1 : Tous les composants de l’interface seront une instance d’une classe Swing. Règle 2 : Tous les composants dont l’aspect varie ou qui seront sollicités par l’utilisateur seront définis comme des champs privés de la classe Fenêtre Principale. Règle 3 : Les composants doivent être crées et initialisés en même temps que la fenêtre principale, c’est la raison pour laquelle les initialisations sont regroupées dans une méthode privée initControles() appelée par le constructeur de la classe.
Exemple de staructure de la classe :
public class FenetrePrincipale extends JFrame { // Champs privés: Référence vers les composants et instanciation public FenetrePrincipale () { // Initialisation de la fenêtre initControles(); } private void initControles () { // Définition de l'état initial des composants } }

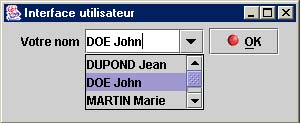

Exemple d’application
Cette application dispose de 3 composants: un label purement décoratif qui ne variera jamais :
Déclaration d’une référence et création de 2 objets pour les composants actifs :
private JButton cmdOK = new JButton("OK"); private JComboBox cboChoix = new JComboBox();
Les 3 composants vont être ajoutés dans la zone client de la fenêtre principale. Il faut donc obtenir une référence vers cette zone client et lui ajouter (add) 3 instances :
Les 3 composants seront organisés l’un à côté de l’autre par un layout manager qui définit la politique d’organisation des composants (ceci sera étudié dans le chapitre ultérieur).
private void initControles() { JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setLayout(new FlowLayout());
Le JLabel est un objet anonyme ajouté à la zone client :
zoneClient.add( new JLabel("Votre nom"));
Initialisation et ajout à la zone client d’une boîte JComboBox éditable :
String [] choix = {"DUPOND Jean","DOE John","MARTIN Marie","DURAND Jules"}; for (int i = 0; i<choix.length; i++) cboChoix.addItem(choix[i]); cboChoix.setEditable(true); cboChoix.setMaximumRowCount(3); zoneClient.add (cboChoix);
Initialisation et ajout à la zone client d’un bouton graphique :
cmdOK.setIcon(new ImageIcon("boulerouge.gif")); cmdOK.setMnemonic('O'); zoneClient.add (cmdOK);
Un panneau est un conteneur (containers), composant particulier, en général transparent (il est possible de changer sa couleur de fond). Il est chargé de contenir des composants. Les panneaux servent à :
La fenêtre principale pouvant regrouper des composants est elle-même un conteneur.

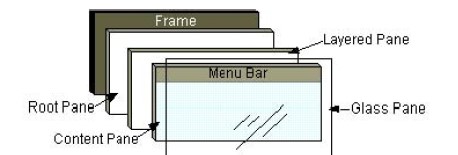

Elle est composée de plusieurs panneaux superposés. Tout d’abord un panneau de classe JLayeredPane qui recouvre toute la surface de la fenêtre. Sur ce dernier sont posés 2 autres panneaux :
Pour information, le tout est recouvert d’un panneau transparent (Glass Pane) que l’on n’utilisera pas. L’ensemble de ces 4 panneaux forme un JRootPane.
La méthode getContentPane() fournit une référence sur la zone client. C’est un objet, instance de la classe JPanel.
Il est possible de regrouper les composants dans des panneaux, eux aussi de classe JPanel soit pour encadrer graphiquement un groupe de composants, soit pour positionner globalement un groupe de composants comme nous le verrons dans le prochain chapitre. Le principe est simple :
il faut ajouter les composants aux panneaux puis ajouter les panneaux à la zone client.
Le JButton et JComboBox sont toujours des composants sollicités par l’utilisateur donc :
private JButton cmdOK = new JButton( OK ); private JComboBox cboChoix = new JComboBox();
Le JLabel et la JComboBox sont réunis dans un panneau avec bordure et titre. On écrit une méthode private nommée initControles() qui contiendra :
String [] choix = {"DUPOND Jean","DOE John","MARTIN Marie","DURAND Jules"}; for (int i = 0; i<choix.length; i++) { cboChoix.addItem(choix[i]); } cmdOK.setIcon(new ImageIcon("boulerouge.png"));
JPanel pan = new JPanel();
JPanel panneau = new JPanel(); panneau.setBorder(BorderFactory.createTitledBorder("Choisissez un nom"));
panneau.add( new JLabel("Nom")); panneau.add (cboChoix, null);
zoneClient.add ( new JLabel(new ImageIcon("javalogo.png"))); zoneClient.add (panneau); zoneClient.add (cmdOK);
JScrollPane : conteneur permettant d’ajouter des barres de défilement à un seul contrôle scrollable (implémentant l’interface Scrollable) comme une liste (JList) et une zone de texte multi-lignes (JTextArea).
JTabbedPane : groupe de panneaux qui se superposent et que l’on peut mettre individuellement au premier plan avec des onglets.
JSplitPane : panneau séparable en 2 zones horizontales ou verticales dont la surface peut varier dynamiquement, la surface totale restant constante.
JDesktopPane : conteneur de haut niveau se comportant comme un bureau de système d’exploitation. Il contient des fenêtres avec barre de titre et bouton d’agrandissement. Ce conteneur permet de réaliser des applications MDI (Multiple Documents Interface).
JTextArea – La zone de texte multi-lignes
Ce contrôle ressemble à la zone de texte simple, il permet en plus à l’utilisateur de saisir un texte long sur plusieurs lignes. Le texte peut même être plus important que ce qui est visible. Dans ce cas le défilement est pris en charge par un JScrollPane.
Le contrôle de classe JTextArea est ajouté à un panneau de classe JScrollPane qui est lui-même ajouté à la zone client. La zone de texte sera certainement sollicitée par l’utilisateur :
private JTextArea txtMsg = new JTextArea ();
txtMsg.setColumns(10); txtMsg.setRows(3);
JScrollPane panMsg = new JScrollPane(txtMsg); zoneClient.add(panMsg);
Pour facilité la lecture de l’information, il est parfois préférable de ne visualiser que la barre de défilement verticale, le texte, horizontalement, étant automatiquement renvoyé à la ligne avec la méthode setLineWrap(true) avec une coupure entre 2 mots avec la méthode setWrapStyleWord(true) :
txtMsg.setLineWrap(true); txtMsg.setWrapStyleWord(true);
JRadioButton – Les boutons radio
Un bouton radio n’est jamais seul ! Une application dispose toujours d’un groupe de plusieurs boutons radio permettant de choisir une option parmi d’autres (un seul peut être sélectionné à la fois). Il y a 2 concepts important à retenir :
Les objets boutons radio (JRadioButton) sont toujours ajoutés à un groupe de boutons (ButtonGroup) pour assurer la dynamique de sélection. Les boutons sont visuellement regroupés, c’est à dire qu’ils sont souvent placés dans un panneau avec titre et bordure.
Code correspondant :
Notre méthode d’initialisation contiendra :
// déclaration et initialisation private JRadioButton optPomme = new JRadioButton("Pomme"); private JRadioButton optOrange = new JRadioButton("Orange"); private JRadioButton optCitron = new JRadioButton("Citron"); optPomme.setSelected(true); // Sélctionné par défaut optPomme.setMnemonic('P'); // Raccourcis clavier optOrange.setMnemonic('O'); optCitron.setMnemonic('C');
ButtonGroup grpOption = new ButtonGroup(); grpOption.add (optPomme); grpOption.add (optOrange); grpOption.add (optCitron);
JPanel panOption = new JPanel (); panOption.setBorder(BorderFactory.createTitledBorder("Fruit possible")); panOption.add (optPomme); panOption.add (optOrange); panOption.add (optCitron); zoneClient.add (panOption);
La méthode isSelected() permettra de savoir si un bouton radio est ou non sélectionné.
JList – La liste simple
JList_ est un contrôle qui permet d’afficher une liste de plusieurs éléments, l’ utilisateur pouvant choisir un ou plusieurs éléments suivant le mode de sélection.
Souvent le nombre d’éléments de la liste est plus grand que le nombre des éléments affichés, c’est la raison pour laquelle une liste simple est en général associée à un panneau de classe JScollPane.
La JList s’instanciera de la façon suivante :
private JList lstNom = new JList();
Les étapes :
String [] noms = {"DUPOND Jean","DOE John","MARTIN Marie","DURAND Jules"}; lstNom.setListData(noms); // Association de la liste au tableau lstNom.setVisibleRowCount(3); // Nbre d'éléments visibles lstNom.setSelectedIndex(1); // Selection par défaut

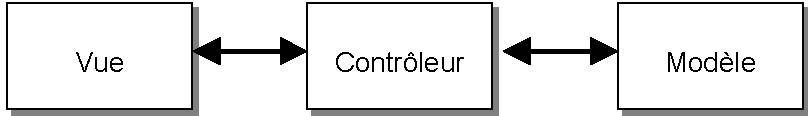

En fait, le tableau de chaînes est le modèle de la liste. La liste est une vue (ou vision) du modèle. La méthode setListData() associe le modèle à la vue. Le modèle de la liste peut aussi être une instance de la classe Vector. ou -ArrayList_.
Ce mode d’utilisation de la liste ne peut convenir que dans le cas où les éléments de la liste ne changent pas.
Fonctionnement :
JScrollPane panNom = new JScrollPane(lstNom); zoneClient.add(panNom);
Ajout ou retrait d’éléments :
Lorsque le contenu de la liste varie dynamiquement, il est préférable d’associer à la liste un modèle par défaut chargé du stockage des données. Ce modèle est une instance de la classe DefaultListModel qui implémente un Vector ou une ArrayList. ainsi, enlever ou supprimer un élément (du modèle) aura un effet sur le contrôle JList associé (la vue).
Création de la liste et de son modèle :
DefaultListModel listData = new DefaultListModel(); // Création du modèle JList lstMess = new JList(listData); // Association du modèle à la liste
Association d’un panneau permettant le défilement (à la vue) :
JScrollPane panTable = new JScrollPane (lstMess); zoneClient.add(panTable, BorderLayout.CENTER);
Ajout dynamiquement d’un élément (au modèle) :
listData.addElement("www.elanformation.fr");
Suppression (au modèle) de l’élément sélectionné (dans la vue) :
int index = lstMess.getSelectedIndex(); // on récupère l'élément sélectionné if (index!=-1) listData.remove(index);
Choix du mode de sélection :
La méthode setSelectionMode() permet de définir le mode de sélection. Elle reçoit en argument une des 3 constantes (champs publics statics) de l’interface ListSelectionModel.
Exemple, l’instruction ci-dessous force le mode de sélection simple :
lstNom.setSelectionMode(ListSelectionModel.SINGLE_SELECTION);
getSelectedIndex() et getSelectedValue() peuvent être utilisées sur une liste simple pour connaître l’élément sélectionné par l’utilisateur. Pour une liste à sélection multiple il faut utiliser getSelectedIndices() et getSelectedValues().
JTable – Utilisation simple d’une table
Une table ressemble à une liste avec plusieurs colonnes. C’est une instance de la classe JTable qui est associée à un modèle, instance de classe DefaultTableModel.
Création d’une table associée à un modèle de 4 colonnes et 0 ligne :
String [] cols = {"De", "Email", "Sujet", "Taille"}; DefaultTableModel listData = new DefaultTableModel(cols, 0); JTable tblMess = new JTable(listData);
Association d’un panneau permettant le défilement :
JScrollPane panTable = new JScrollPane (tblMess); zoneClient.add(panTable, BorderLayout.CENTER);
Ajout dynamiquement d’une ligne au modèle (la table enregistre la modification automatiquement) :
Object [] mess = {"JC Rigal", "jcrigal@free.fr", "hello world", new Integer(12)}; listData.addRow(mess);
Suppression de la ligne sélectionnée :
int index = tblMess.getSelectedRow(); if (index!=-1) listData.removeRow(index);
JTabbedPane – Le panneau à onglets
Ce contrôle sert à superposer des panneaux qu’il sera possible de mettre au premier plan avec des onglets, souvent placés en haut.
La mise en œuvre consiste à suivre les étapes suivantes :
Exemple de code :
private JTabbedPane tabPrincipal = new JTabbedPane (); private void initControles() { JPanel zoneClient = (JPanel) this.getContentPane(); JPanel panInfo = new JPanel(); //(1) panInfo.add(new JLabel("Votre nom")); //(2) panInfo.add(new JTextField(10)); //(2) tabPrincipal.addTab("Informations", panInfo); //(3) JPanel panErreur = new JPanel(); //(1) panErreur.add(new JLabel("Erreurs")); //(2) tabPrincipal.addTab("Erreurs", panErreur); //(3) zoneClient.add(tabPrincipal); // (4) }
La classe JComponent regroupe les propriétés communes à tous les composants Swing. Tous ces composants ont donc un comportement commun :
Visuellement, une interface graphique est une fenêtre (JFrame), un conteneur, sur laquelle est placée une combinaison de composants (des composants) de type JTextArea, JLabel,…, et de panneaux eux aussi conteneurs pour d’autres composants et autres panneaux.
Une difficulté importante que doit résoudre le développeur.euse est le positionnement de ces composants les uns par rapport aux autres. Il doit aussi définir l’agencement visuel des composants par les conteneurs.
Cette particularité, en Java, consiste à associer aux conteneurs un layout manager (gestionnaire de positionnement) particulier, objet chargé d’assurer une stratégie de positionnement. Notons bien qu’un composant est contenu dans un conteneur et que ce dernier s’attache les services d’un layout manager pour le positionnement dont il a la charge. Les différentes stratégies de positionnement prennent en compte la taille et la position des composants qui lui sont confiées. Le layout manager va essayer de fixer la taille réelle (size) du composant à une valeur la plus proche possible de sa taille idéale (preferedSize)
Ce mode de positionnement des composants est volontairement différent de celui proposé par les outils RAD où les composants ont une taille et un positionnement fixe et absolu définit par l’application. Ce dernier mode, bien qu’il existe aussi avec Swing, génère parfois des problèmes d’alignement ou de répartition des espaces. Ceci est dû aux caractéristiques de l’écran de la machine, à la taille de la fenêtre de l’application, à la configuration de la carte graphique,…
Les layout managers garantissent la portabilité visuelle de l’interface utilisateur de l’application quelles que soient les caractéristiques de la machine et du système d’exploitation.
L’impact des layout managers sur le code est très faible. Associer un layout manager particulier à un conteneur se code toujours de la même façon.
objetContainer.setLayout (new xxxLayout());
Par conséquent, voici un exemple de code dans le constructeur de la classe fenêtre sous la forme :
this.getContentPane().setLayout(new FlowLayout());
ou dans une méthode privée initControles() de la classe fenêtre, associée à la zone client :
zoneClient.setLayout(new FlowLayout());
ou à un panneau de classe JPanel :
panBas.setLayout(new BorderLayout());
Les 3 Layout Managers de base qui vont être étudiés ont été définis dans le package java.awt. Ils peuvent être utilisés sans problème avec des composants Swing.
Ce type de gestionnaire est principalement utilisé pour organiser le positionnement des boutons ou autres composants simples.
C’est le layout manager par défaut des objets panneaux (JPanel).
Il range les composants sur une ligne de la gauche vers la droite au fur et à mesure de l’ajout au conteneur, en utilisant leur taille idéale (preferedSize). Si un composant ne peut être placé, il passe à la ligne suivante. Les composants d’une même ligne sont centrés (par défaut) par rapport au conteneur. Si les dimensions du conteneur sont modifiées, les composants sont réarrangés.
JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setLayout(new FlowLayout()); for (int i = 0; i<3; i++) { zoneClient.add (new JButton("Bouton #" + i)); }
Voici le rendu :
Avec un tel layout, les composants auront toujours leur taille idéale :
La seule possibilité de paramétrage de ce type de layout est l’alignement à gauche, à droite ou au centre (par défaut) des composants qui lui sont associés.
Le constructeur reçoit en argument une constante définissant le type d’alignement. La constante FlowLayout.RIGHT peut aussi être utilisée pour aligner à droite ou à gauche FlowLayout.LEFT :
zoneClient.setLayout( new FlowLayout(FlowLayout.LEFT));
La distance par défaut inter-composant peut aussi être modifiée (Hgap et Vgap) grâce au 3ème constructeur qui reçoit 3 arguments :
zoneClient.setLayout(new FlowLayout(FlowLayout.LEFT, 20, 20));
Ce layout manager organise le conteneur comme une grille de nbl lignes et nbc colonnes suivant les arguments passés au constructeur. La surface du conteneur est découpée en nbl X nbc rectangles égaux. Les composants utilisent tous cette surface élémentaire sans tenir compte de leur dimension idéale.
Attention : L’ordre d’ajout des composants est primordial (les composants sont ajoutés de gauche à droite et de haut en bas).
JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setLayout(new GridLayout(2,3)); for (int i = 0; i<5; i++) { zoneClient.add (new JButton ("Bouton #" + i)); }
Remarque : Si le nombre de composants ajoutés excède nbL X nbC (soit dans notre exemple 2 X 3 = 6) le nombre de lignes est conservé et le nombre de colonnes est adapté. Par exemple, si 15 composants sont ajoutés à la zone client ci-dessus, le GridLayout adapte le nombre de colonne à 8.
La distance par défaut inter-composant peut aussi être modifiée (Hgap et Vgap) grâce au constructeur pouvant recevoir 4 arguments.
zoneClient.setLayout(new GridLayout(2, 3, 20, 20));
Ce type de gestionnaire de positionnement décompose le conteneur en 5 régions baptisées NORTH, SOUTH, EAST, WEST et CENTER.
Chaque région doit contenir un et un seul composant !
C’est le layout manager par défaut de la zone client (Content_Pane) de la fenêtre principale.
L’ordre d’ajout des composants n’a aucune d’importance. Cependant, il est nécessaire d’utiliser une autre version de la méthode add() qui spécifie le composant à ajouter et la contrainte de placement (chaîne de caractères).
Chaque région est donc identifiée par une constante définie dans la classe BorderLayout.
Exemple :
zoneClient.setLayout(new BorderLayout()); // on associé le BorderLayout (pas forcément nécessaire car par défaut) zoneClient.add (new JButton ( Nord ), BorderLayout.NORTH); // on place le bouton au Nord
Règles à connaître :
La distance par défaut inter-composant peut aussi être modifiée (Hgap et Vgap) grâce au second constructeur à 2 arguments.
zoneClient.setLayout(new BorderLayout(10, 10));
Ce type de layout manager est spécifique à Swing.
Soit par exemple l’application ci-dessous où les composants sont placés dans 2 layout managers verticaux, eux-mêmes placés dans un layout manager horizontal placé au sud de la zone client.
Le panneau gauche est associé à un BoxLayout vertical. Vous noterez que le layout manager doit obtenir une référence vers le panneau dont il doit gérer les composants.
JPanel panGauche = new JPanel(); panGauche.setLayout(new BoxLayout(panGauche, BoxLayout.Y_AXIS )); panGauche.add( new JLabel("Nom ")); panGauche.add( new JLabel("Adresse postale "));
Idem pour le panneau de droite :
JPanel panDroite = new JPanel(); panDroite.setLayout(new BoxLayout(panDroite, BoxLayout.Y_AXIS )); panDroite.add( new JTextField()); panDroite.add( new JTextField());
Les 2 panneaux panGauche et panDroit sont ajoutés à un BoxLayout vertical :
JPanel panComplet = new JPanel(); panComplet.setLayout(new BoxLayout(panComplet, BoxLayout.X_AXIS )); panComplet.add( panGauche); panComplet.add( panDroite);
Le tout est ajouté au sud de la zone client :
zoneClient.add( panComplet, BorderLayout.SOUTH);

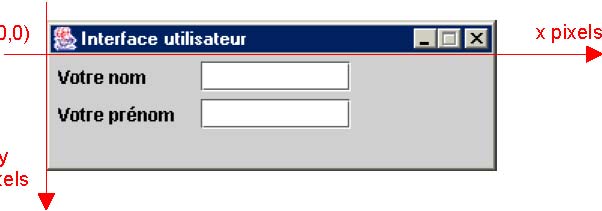

Dans le cas ou la fenêtre principale n’est pas re-dimensionnable et que le nombre de composant n’est pas important, il est possible de ne pas utiliser les services d’un gestionnaire de positionnement des composants (layout manager quelconque).
zoneClient.setLayout(null);
Dans ce cas les composants seront placés en spécifiant leur position avec la méthode setLocation(), leur taille avec setSize() ou les deux à la fois setBounds() exprimées en pixels dans un repère dont l’origine (0,0) est placée en haut et à gauche (du conteneur de la zone client).
Les zones de texte restent consultables :
private JTextField txtNom = new JTextField(); private JTextField txtPrenom = new JTextField();
Comment empêcher le redimensionnement de la fenêtre principale ?
public FenetrePrincipale() { this.setSize(300,100); this.setResizable(false); initControles(); }
Voici le code de la fenêtre en exemple :
zoneClient.setLayout(null); JLabel lblNom = new JLabel ("Votre nom"); lblNom.setBounds (5,5,100,20); zoneClient.add (lblNom); JLabel lblPrenom = new JLabel ("Votre prénom"); lblPrenom.setBounds (5,30,100,20); zoneClient.add (lblPrenom); txtNom.setBounds (100,5,100,20); zoneClient.add (txtNom); txtPrenom.setBounds (100,30,100,20); zoneClient.add (txtPrenom);
La quasi-totalité des interfaces utilisateur (GUI) peuvent être obtenues en posant les composants dans des panneaux, chaque panneau ayant sa propre stratégie d’organisation (une des quatre précédemment décrites). Ces panneaux pouvant à leur tour être posés dans d’autres panneaux et ainsi de suite.
La seule façon rationnelle de définir rapidement une interface utilisateur avec Swing est :

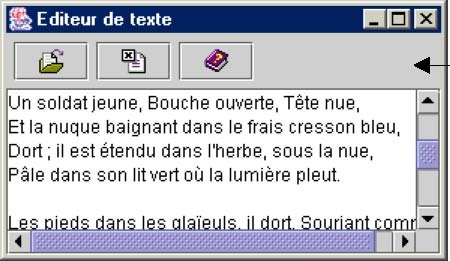

Réalisez une interface utilisateur d’un éditeur de texte composée de 3 boutons graphiques (Ouvrir, Fermer et Aide) de taille fixe et d’une zone de texte avec ascenseur dont les dimensions évolueront lorsque la fenêtre application sera redimensionnée.
On identifie rapidement 3 zones :
Les 3 boutons de classe JButton doivent conserver leur taille idéale fixée par la taille de leur l’image. La zone supérieure doit donc être un panneau de classe JPanel associé à un FlowLayout alignant à gauche puisque c’est le seul qui conserve la taille idéale des composants qu’il contient. La hauteur idéale du panneau haut sera celle des boutons.
La zone inférieure sera un panneau de classe JScrollPane associé à une JTextArea puisqu’elle doit avoir une barre de défilement.
Les 2 panneaux seront ajoutés à la zone cliente. Une région de cette zone devant évoluer seuls un GridLayout ou un BorderLayout peuvent être utilisés. Comme le GridLayout découperait la zone client en 2 parties égales, ce n’est pas l’effet recherché. Nous choisirons donc un BorderLayout avec la zone supérieure au Nord et la zone inférieure au centre (c’est d’ailleurs le layout par défaut de la zone client)
Les 3 boutons et la zone de texte seront manipulés par l’utilisateur donc :
private JButton cmdOpen = new JButton(new ImageIcon ("openFile.png")); private JButton cmdClose = new JButton(new ImageIcon ("closeFile.png")); private JButton cmdHelp = new JButton(new ImageIcon ("help.png")); private JTextArea txtTexte = new JTextArea();
La méthode d’initialisation contiendra la création des panneaux et l’ajout de ceux-ci à la zone client :
JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setLayout(new BorderLayout()); // Pour le fun JPanel panHaut = new JPanel (new FlowLayout(FlowLayout.LEFT)); panHaut.add (cmdOpen); panHaut.add (cmdClose); panHaut.add (cmdHelp); zoneClient.add (panHaut, BorderLayout.NORTH); JScrollPane panEdit = new JScrollPane(txtTexte); zoneClient.add (panEdit, BorderLayout.CENTER);

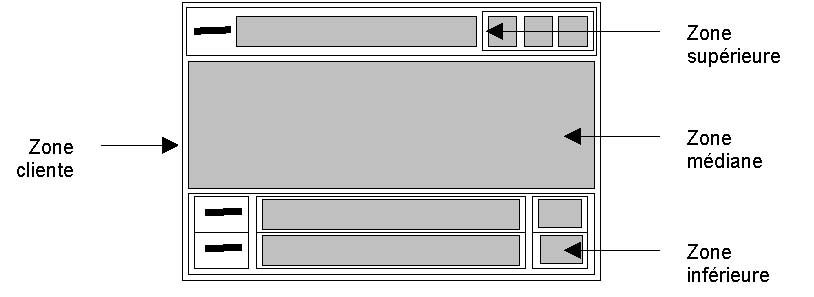

Ecrire une application ayant l’interface utilisateur décrite ci-dessous. La fenêtre application comporte 3 zones :
La partie supérieure de hauteur constante comprend :
Chaque bouton graphique est associé à une image :
La partie médiane est une zone de texte multi-lignes (JTextArea) qui occupe le maximum d’espace en largeur avec un ascenseur (JScrollPane vertical toujours apparent)
La partie inférieure est constituée elle-même de 3 zones sur 2 lignes :
première ligne :
deuxième ligne :

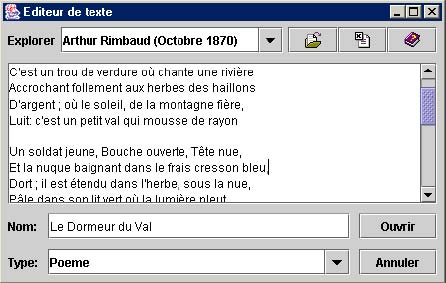

Voci le rendu final attendu :
C’est bien joli tout ça ! Mais va falloir rendre notre interface interactive !
La programmation d’interface utilisateur graphique GUI repose sur une approche événementielle. Chaque action de l’utilisateur (clic de souris, déplacement de la souris, action sur un bouton, saisie dans une zone de texte,…) déclenche un événement. Si l’application doit avoir un comportement particulier en réponse à cette action il faut associer à cet événement un traitement.
Deux difficultés seront à traiter par le développeur.euse :
L’objectif de ce chapitre est d’étudier les aspects techniques de la programmation Java/Swing c’est à dire :
L’application qui va être décrite dans les paragraphes suivants consiste à afficher le message “Hello World” dans la zone de texte en réponse à un clic sur le bouton OK. Lorsque la zone de texte prend le focus, elle s’efface automatiquement.
En réponse à une action de l’ utilisateur, un objet Java va être créé. C’est le composant qui a détecté l’action qui va créer cet objet.
L’objet est une instance d’une classe d’événement spécifique (une classe d’événement pour chaque type d’interaction). La classe de l’objet sera différente suivant qu’il s’agit d’un clic sur un bouton, d’un clic sur un menu ou d’un déplacement de souris au-dessus d’une image.
Les événements les plus fréquents sont (événement / cause possible) :
L’objet événement pourra être consulté pour connaître le composant qui l’a émis et avoir un certain nombre de renseignements concernant le contexte d’apparition (position de la souris, valeur de la touche frappée,…)
Le mécanisme qui va intercepter l’événement pour déclencher le traitement (affichage du message dans la zone de texte) s’appelle un listener.
Un listener ou écouteur est une classe java qui doit avoir une fonction spécifique (adapté à l’écoute d’un clic, d’une sélection, du focus,…).
Par exemple l’interface ActionListener définit les caractéristiques d’un écouteur capable d’intercepter un clic sur un bouton. L’écouteur à mettre en place dans l’application doit être un ActionListener.
Notre écouteur spécifique à notre l’application implémente l’interface ActionListener :
class AppActionListener implements ActionListener { }
Cette classe est spécifique à la fenêtre principale, elle ne pourra pas être réutilisée pour une autre application. Elle sera donc incluse dans notre classe FenetrePrincipale. Les classes incluses (inner class) sont définies au même niveau d’imbrication que les méthodes.
Implémenter une interface oblige à re-définir sa ou ses méthodes. Dans notre cas, on doit re-définir la méthode actionPerformed(ActionEvent e)
class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { // Traitement à exécuter } }
Pour que la méthode actionPerformed() soit appelée lors d’un clic sur le bouton, il faut l’associer au listener du bouton cmdOK. Le listener doit s’ abonner à l’événement auprès du bouton, même si la manière de l’écrire laisse supposer le contraire !
L’abonnement s’effectue de la façon suivante :
cmdOK.addActionListener(new AppActionListener());
Les boutons appellent la méthode actionPerformed() de tous les listeners abonnés lorsqu’ils reçoivent un clic. On utilise ici le terme de notification.
Le traitement à exécuter (affichage du message dans la zone de texte) pourrait très bien être écrit directement dans la méthode actionPerformed().
class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { txtTexte.setText("Hello World"); } }
Cette forme ci-dessus, bien que correcte, est déconseillée car il est préférable de bien séparer dans le code, les méthodes applicatives (ce que doit faire l’application) des méthodes techniques (mécanisme de programmation avec Swing).
Il est préférable de présenter le code ainsi :
class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { if (e.getSource() == cmdOK) cmdOK_click(); // on appelle la méthode privée qui doit faire son boulot ! } } private void cmdOK_click() { txtTexte.setText("Hello World"); }
Le second traitement consiste à effacer la zone de texte lorsqu’elle prend le focus. Il faut lui abonner un écouteur capable de détecter le changement de focus. Il s’agit de FocusListener.
txtTexte.addFocusListener(new AppFocusListener());
L’écouteur à mettre en place hérite de FocusListener. Il faudra redéfinir 2 méthodes :
class AppFocusListener implements FocusListener { public void focusGained(FocusEvent e) {...} public void focusLost(FocusEvent e) {...} }
Dans l’exemple, seule la prise de focus focusGained() déclenche un traitement. L’autre méthode focusLost() doit avoir un bloc d’instruction vide !
class AppFocusListener implements FocusListener { public void focusGained(FocusEvent e) { if (e.getSource() == txtTexte) txtTexte_focus(); // appelle la méthode privée } public void focusLost(FocusEvent e) {} } private void txtTexte_focus() { txtTexte.setText(""); }

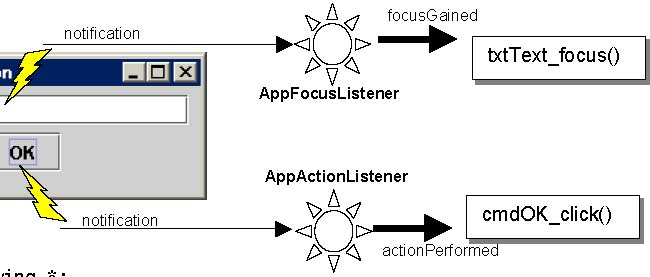

Fonctionnement
import java.awt.FlowLayout; import java.awt.event.ActionEvent; import java.awt.event.ActionListener; import java.awt.event.FocusEvent; import java.awt.event.FocusListener; import javax.swing.JButton; import javax.swing.JFrame; import javax.swing.JPanel; import javax.swing.JTextField; public class FenetrePrincipale extends JFrame { private JTextField txtTexte = new JTextField(20); private JButton cmdOK = new JButton("OK"); public FenetrePrincipale() { initControles(); } private void initControles() { JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setLayout (new FlowLayout()); zoneClient.add (txtTexte); zoneClient.add (cmdOK); cmdOK.addActionListener(new AppActionListener()); // Abonnements txtTexte.addFocusListener(new AppFocusListener()); } // Mise en place des listeners class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { if (e.getSource() == cmdOK) cmdOK_click(); } } class AppFocusListener implements FocusListener { public void focusGained(FocusEvent e) { if (e.getSource() == txtTexte) txtTexte_focus(); } public void focusLost(FocusEvent e) {} } private void cmdOK_click() { txtTexte.setText("Hello World"); } private void txtTexte_focus() { txtTexte.setText(""); } }
Il est important de raisonner en terme de traitement et de se poser 3 questions.
Pour un traitement donné à exécuter, quel composant déclenche ce traitement ?
En réponse à cette question, la classe du composant est identifiée et les différentes versions des méthodes addXXXListener() renseignent sur les types de listener qu’il est possible d’abonner.
Le tableau ci-dessous reprend les principaux listeners (en gras ceux qui sont spécifiques aux composants et en maigre ceux qui sont définis dans la classe Component donc disponibles pour tous les composants)
Quelle type d’action l’utilisateur effectue-t-il sur le composant ?
Sur le composant, l’ utilisateur déplace-t-il la souris, modifie-t-il le focus, sélectionne-t-il un élément ?
Parmi les classes listener utilisables une seule est adaptée. Le tableau ci-dessous reprend les principales fonctionnalités des listeners les plus utilisés :
Lorsque l’interface est choisie, il suffit d’écrire la classe incluse qui implémente l’interface et redéfinit ses méthodes :
class AppXxxListener extends XxxListener { public void methode1 (...) { } public void methode2(...) { } }
L’abonnement peut ainsi être effectué :
leComposant.addXxxListener(new AppXxxListener());
Quelle action précise l’ utilisateur effectue-t-il sur le composant ?
En réponse à cette question, une méthode de l’interface est identifiée (chaque méthode correspond à une action précise, prise de focus, enfoncement d’un bouton,etc…). C’est elle qui contiendra le code d’appel de la méthode applicative :
public void methodeN (XxxEvent e) { if (e.getSource() == leComposant) methode_applicative(); }
Nota : La méthode applicative n’est pas forcément située dans la classe FenetrePrincipale. Ce peut-être une méthode particulière de la hiérarchie des classes de l’application.
Un écouteur est logiquement une classe de type Interface Java. Implémenter une interface oblige à re-définir systématiquement toutes les méthodes qui la composent. Certaines interfaces comme FocusListener, ActionListener n’ont qu’une ou 2 méthodes. Par contre, d’autres en ont un très grand nombre comme pour WindowListener ou MouseListener. Si seules une ou 2 méthodes déclenchent une méthode applicative il faudra re-définir malgré tout les autres méthodes en leur associant un bloc vide !
Heureusement, il existe un design pattern ou modèle de conception qui nous simplifie la vie !
C’est la raison pour laquelle Swing offre des Adapters, classes concrètes qui implémentent certaines interfaces listener. Les écouteurs de l’application pourront ainsi hériter des classes concrètes XxxAdapter et ne re-définir que les méthodes nécessaires.
Le tableau ci-dessous donne la correspondance entre le XxxListener (Interface) et son XxxAdapter (classe concrète) disponible avec Swing :
Si vous voulez connaître tous les codes des touches du clavier c’est pas ici : https://docs.oracle.com/javase/9/docs/api/java/awt/event/KeyEvent.html
Remarque : les classes Adapter sont très faciles à identifier par rapport aux interfaces Listener !
Par exemple: Effacer la zone de texte lorsque l’application est mise en icône.
this.addWindowListener(new AppWindowAdapter ());
class AppWindowAdapter extends WindowAdapter { public void windowIconified(WindowEvent e) { fenetrePrincipale_iconified(); } }
private void fenetrePrincipale_iconified() { txtTexte.setText( ); }
Remarque : ici, la méthode windowIconified() ne teste pas l’origine de l’événement. En effet, les événements récupérés par WindowListener ne peuvent provenir que de la fenêtre principale.
La démarche qui vient d’être étudiée semble lourde surtout pour coder une application simple. Cette démarche trouve son intérêt lors du développement d’applications réelles disposant d’un nombre important de composants, chacun étant susceptible de propager des événements qui déclenchent des traitements applicatifs. Pour ne pas alourdir le code il est préférable de ne pas trop multiplier les écouteurs.
Faisons évoluer l’application précédente en rajoutant une JComboBox contenant des messages prédéfinis à afficher dans la zone de texte suite à une sélection :
La JComboBox utilise aussi une méthode actionPerformed() lorsqu’une sélection est effectuée. Il sera donc possible ici d’abonner la JComboBox au même écouteur que pour le bouton.
cboChoix.addActionListener(new AppActionListener());
La même méthode sera appelée en réponse à un clic sur le bouton OK ou en réponse à une sélection de la JComboBox. Le test du composant émetteur permettra de lancer l’une ou l’autre des méthodes applicatives :
class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { if (e.getSource() == cmdOK) cmdOK_click(); if (e.getSource() == cboChoix) cboChoix_click(); } } private void cboChoix_click() { txtTexte.setText(cboChoix.getSelectedItem().toString()); }
Cette particularité est très fréquente avec les interfaces graphiques. Par exemple la sauvegarde d’un document peut être effectuée depuis un menu ou un bouton de la barre d’outil ou bien à la fermeture de l’application !
Avec la démarche proposée la mise en œuvre est évidente et ne nécessite pas d’exemple. Les écouteurs nécessaires sont créés et les méthodes re-définies. Chacune d’elles appellera la même méthode applicative.
La classe Timer fait partie du package javax.swing mais n’est pas un composant graphique. Les instances de cette classe sont capables d’envoyer un événement ActionEvent à intervalle régulier. Il est ainsi possible de déclencher régulièrement un traitement sans action physique de l’utilisateur (interrogation régulière d’une base de données, affichage d’une information,…).
Exemple : Toutes les secondes (1000 ms) un message pourra être envoyé et récupéré par un listener instance de la classe AppActionListener.
private Timer tmWarning = new Timer (1000, new AppActionListener); //Mise en route du timer tmWarning.start(); //Récupération de l'événement généré class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { Object source = e.getSource(); if (source == tmWarning ) tmWarning_time(); } } //Traitement exécuté toutes les secondes (ici un simple bip sonore) private void tmWarning_time() { Toolkit.getDefaultToolkit ().beep(); }
L’objectif de ce chapitre est de présenter d’autres composants couramment utilisés dans les applications :
Une barre de menu est une liste horizontale de chaînes de caractères ouvrant une fenêtre déroulante (pop-up). Cette dernière contient des éléments permettant de déclencher des actions lorsqu’ils sont sélectionnés. Les éléments peuvent être grisés et/ou cochés. Si un élément d’un menu ouvre une boîte de dialogue il se termine par 3 points. Une cascade de menu (sous-menu) est signalée par un triangle. Le dernier élément du menu le plus à gauche permet de quitter l’application. Le menu le plus à droite est le menu d’aide qui contient obligatoirement l’élément “A propos…” .
En standard, les éléments d’un menu peuvent être sélectionnés par la souris mais aussi par l’action combinée de la touche Alt et d’une lettre.
C’est un raccourcis clavier (Mnemonic). Dans le libellé de l’élément, la lettre soulignée indique à l’utilisateur la touche concernée. Il est aussi possible de définir des accélérateurs (Accelerator) ou combinaison de touches, qui permettent de sélectionner un élément sans dérouler le menu. Si un accélérateur est associé à un élément il est spécifié dans le libellé de l’élément.
La fenêtre principale a la possibilité d’ajouter, en plus de la zone client, une seule barre de menu à la layeredPan. Celle-ci est toujours placée comme panneau supérieur. Une barre de menu est une instance de JMenuBar. Elle est composée de menus, instances de JMenu eux-mêmes composés d’éléments instances de JItemMenu.
Elément de classe JMenuItem
Un menu (JMenu) et un élément (JMenuItem) sont en fait des boutons, le premier qui déclenche l’ouverture d’une fenêtre pop-up, le second qui est associé à une méthode applicative.
Les éléments de menu déclenchent des actions et vont parfois changer d’état. Il faut donc les définir comme champs privés. Les autres objets pourront être déclarés localement à la méthode d’initialisation des composants. Par convention l’élément de libellé Ouvrir dans le menu Fichier sera nommé mnuFichierOuvrir.
private JMenuItem mnuFichierNouveau = new JMenuItem("Nouveau", 'N'); private JMenuItem mnuFichierOuvrir = new JMenuItem("Ouvrir ...", 'O'); private JMenuItem mnuFichierQuitter = new JMenuItem("Quitter", 'Q');
Ces 3 éléments de menu vont déclencher des traitements en réponse à un clic souris. Un JMenuItem est un AbstractButton, il sera donc possible de lui associer un écouteur dérivé de ActionListener.
class MenuActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { Object source = e.getSource(); if (source == mnuFichierNouveau) mnuFichierNouveau_click(); if (source == mnuFichierOuvrir ) mnuFichierOuvrir_click(); if (source == mnuFichierQuitter) mnuFichierQuitter_click(); } }
Le code de création d’une barre de menu est généralement linéaire et très long, Il est conseillé d’une part d’avoir une approche de programmation rigoureuse et d’autre part de regrouper ce code dans une méthode privée spécifique initMenu() appelée depuis le constructeur.
public FenetrePrincipale() { // initialisation de la fenêtre initMenu(); initControles(); }
private void initMenu() { JMenuBar mbPrincipale = new JMenuBar (); this.setJMenuBar(mbPrincipale);
JMenu mnuFichier = new JMenu ("Fichier"); mnuFichier.setMnemonic('F'); // Ajout du raccourcis clavier mbPrincipale.add(mnuFichier); JMenu mnuEdition = new JMenu ("?"); mnuAide.setMnemonic ('?'); mbPrincipale.add(mnuAide);
mnuFichierNouveau.setAccelerator(KeyStroke.getKeyStroke("alt F2")); mnuFichierNouveau.addActionListener(new MenuActionListener()); // ABONNEMENT mnuFichier.add (mnuFichierNouveau); mnuFichierOuvrir.setEnabled(false); // Le menu est grisé mnuFichierOuvrir.addActionListener(new MenuActionListener()); // ABONNEMENT mnuFichier.add (mnuFichierOuvrir); mnuFichier.addSeparator(); // etc pour tous les éléments }
private void mnuFichierQuitter_click() { System.exit(0); } // etc pour toutes les méthodes

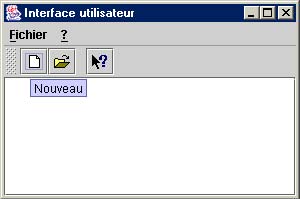

Une barre d’outils (JToolBar) est un composant (JComponent) contenant des boutons graphiques (JButton) associés à certains éléments du menu (les plus utilisés). C’est la raison pour laquelle la barre d’outils est souvent placée sous la barre de menu (dans la partie Nord de la zone client qui a un layout par défaut de classe BorderLayout).
Les images des boutons peuvent être au format GIF, JPEG et PNG et doivent être de taille identique (en général 16x16 pixels). Il est conseillé d’associer une bulle d’aide à chaque bouton.
Les boutons de la barre d’outils déclenchent les mêmes actions que certains éléments de menu. Il est fortement conseillé de coder d’abord le menu (aspect et dynamique) puis, seulement ensuite, de coder la barre d’outils. Ceci permettra que le clic sur un bouton notifie la même méthode applicative que l’élément correspondant.
Les boutons génèrent des événements donc :
private JButton cmdToolNouveau = new JButton (new ImageIcon("new.gif")); private JButton cmdToolOuvrir = new JButton (new ImageIcon("open.gif")); private JButton cmdToolAide = new JButton (new ImageIcon("help.gif"));
Après l’initialisation du menu, création d’une barre et ajout au nord de la zone client :
private void initMenu() { JMenuBar mbPrincipale = new JMenuBar (); this.setJMenuBar(mbPrincipale); // initialisation du menu JToolBar tbPrincipale = new JToolBar (); zoneClient.add (tbPrincipale, BorderLayout.NORTH);
Initialisation des boutons et abonnement pour chacun du même écouteur que pour les éléments du menu :
cmdToolNouveau.setToolTipText("Nouveau"); cmdToolNouveau.addActionListener(new MenuActionListener()); tbPrincipale.add(cmdToolNouveau); // etc pour tous les boutons }
Mise à jour de la re-définition de la méthode actionPerformed() pour déclencher les mêmes méthodes applicatives que les éléments correspondant :
class MenuActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { Object source = e.getSource(); if (source == cmdToolNouveau) mnuFichierNouveau_click(); if (source == cmdToolOuvrir) mnuFichierOuvrir_click(); if (source == mnuFichierNouveau ) mnuFichierNouveau_click(); if (source == mnuFichierOuvrir) mnuFichierOuvrir_click(); if (source == mnuFichierQuitter) mnuFichierQuitter_click(); } }
Le séparateur est obtenu par la méthode addSeparator() appelée entre l’ajout du second et du troisième bouton.
tbPrincipale.addSeparator();
Par défaut la barre d’outil est flottante, c’est à dire que l’utilisateur peut l’accrocher sur l’un des 4 cotés de son conteneur (en général la zone client).
Si cette particularité n’est pas souhaitée elle peut être invalidée par tbPrincipale.setFloatable(false);
La barre d’état est un panneau contenant de simples étiquettes (JLabel) avec bordure creuse ou en relief, placée dans la partie SOUTH de la zone client. Elle est utilisée pour afficher des informations d’état pour l’utilisateur (renseignement, message d’erreur,…). Souvent elle est utilisée pour afficher un message d’aide sur l’utilisation des éléments de menu. Ce message s’affiche dès que l’élément est sélectionné.
La barre d’état est un objet dont le contenu est modifié. (utiliser ce constructeur pour obtenir une hauteur idéale correcte) :
private JLabel statusBar= new JLabel(" ");
La barre d’état est ajoutée à la partie SOUTH de la zone client :
private void initControles() { JPanel zoneClient = (JPanel) this.getContentPane(); statusBar.setBorder(BorderFactory.createLoweredBevelBorder()); // choix du type de bordure zoneClient.add(statusBar, BorderLayout.SOUTH); // placé au sud du composant
Lorsque la souris passe sur l’élément de menu, un événement de classe MouseEvent est propagé.
Il faut donc créer un écouteur qui hérite de la classe MouseAdapter pour intercepter cet événement (il est préférable de prendre ici l’adapter plutôt que le listener car on ne traite que 2 méthodes sur 5). Ensuite, il faut effectuer l’abonnement des éléments à l’écouteur :
mnuFichierNouveau.addChangeListener(new MenuMouseAdapter()); mnuFichierOuvrir.addChangeListener (new MenuMouseAdapter()); mnuFichierQuitter.addChangeListener(new MenuMouseAdapter()); }
Création de la classe écouteur et re-définition de 2 méthodes :
class MenuMouseAdapter extends MouseAdapter { public void mouseEntered(MouseEvent e) { Object source = e.getSource(); if (source == mnuFichierNouveau ) statusBar.setText("Nouveau fichier"); if (source == mnuFichierOuvrir) statusBar.setText("Ouvrir un fichier"); if (source == mnuFichierQuitter) statusBar.setText("Quitter l'application"); } public void mouseExited(MouseEvent e) { statusBar.setText(" "); } }
Il existe des fenêtres particulières qui permettent à l’utilisateur de saisir des informations. Celles-ci doivent avoir le même Look and Feel que le reste des fenêtres de l’application. Par exemple, la méthode main() doit comporter l’instruction suivante dans le cas du LookAndFeel Metal.
JDialog.setDefaultLookAndFeelDecorated(true);
Il en existe 2 types de fenêtres prédéfinies.
Ce sont des fenêtres qui affichent un message et attendent une réponse simple de l’utilisateur (OK, OUI, NON, ANNULER,…). Elles comprennent un titre, une ou plusieurs lignes de texte, un ou plusieurs boutons et une icône. La classe JOptionPane contient des méthodes statiques permettant l’ouverture de telle boîte.
La méthode showMessageDialog() permet d’ouvrir une simple boîte d’information :
JOptionPane.showMessageDialog(this, "Erreur de saisie", "Erreur", JOptionPane.ERROR_MESSAGE);
La méthode showConfirmDialog() attend un choix de l’utilisateur (OUI, NON ou ANNULER).
int reponse = JOptionPane.showConfirmDialog(this, "Fin de l'application", "Voulez-vous quitter l'application", JOptionPane.YES_NO_OPTION);
Le type de boutons peut être aussi YES_NO_CANCEL_OPTION
La méthode retourne une des constantes suivantes (champs statiques de la classe JOptionPane) :

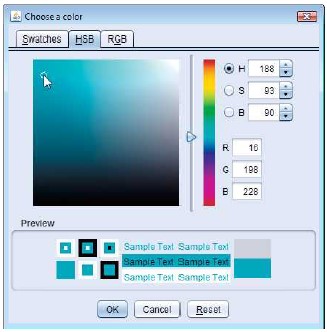

Il existe 2 boîtes de dialogue prédéfinies JColorChooser et JFileChooser qui héritent de JComponent et permettent respectivement de choisir une couleur et un fichier.
Cette classe dispose d’une méthode statique pour ouvrir la boîte en mode modal (L’instruction est bloquante tant que l’utilisateur n’a pas cliqué sur le bouton OK ou ANNULER).
La méthode reçoit en paramètres :
Color maCouleur = JColorChooser.showDialog(this, "Choisissez une couleur de fond", Color.white);
La méthode retourne un objet de type Color ou null si l’utilisateur a cliqué sur ANNULER.

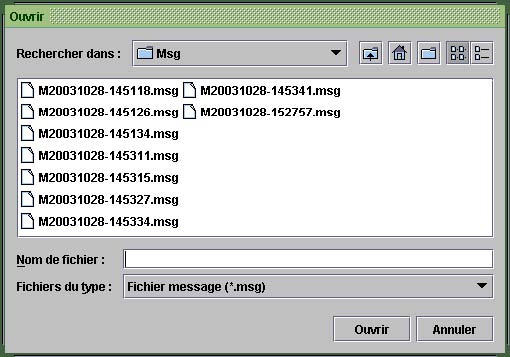

Cette classe permet d’ouvrir ou sauvegarder un fichier suivant la méthode utilisée.
Il faut créer une instance de cette classe, appliquer une méthode pour l’ouverture en mode modal puis enfin appeler une méthode getter pour récupérer l’information sélectionnée.
Création de l’objet (Le constructeur reçoit le répertoire choisit à l’ouverture) :
JFileChooser dialog = new JFileChooser("C:/user");
Ouverture en mode modal de la boîte (mode d’ouverture de fichier). La méthode reçoit la référence vers la fenêtre parente et retourne une constante différente suivant que la boîte a été fermée par OK ou ANNULER (showOpenDialog).
int retour = dialog.showOpenDialog(this);
Pour une ouverture en mode sauvegarde (showSaveDialog) :
int retour = dialog.showSaveDialog(this);
Si la boîte est fermée par OK il faut récupérer le fichier sélectionné (de type File)
if (retour == JFileChooser.APPROVE_OPTION) { File fichier = dialog.getSelectedFile(); }
Utilisation d’un filtre : Il est possible d’associer un filtre permettant de sélectionner seulement les fichiers répondant à un critère. Dans l’exemple de la fenêtre JFileChooser ci-avant n’affiche que les répertoires et les fichiers avec l’extension .msg.
Un filtre est une classe qui hérite de la classe abstraite FileFilter dans laquelle 2 méthodes sont redéfinies. La première méthode définit les critères de visualisation, la seconde le libellé dans la boîte JComboBox “Fichiers du type”. Cette classe peut être implémentée comme une inner class dans la fenêtre principale.
class MessageFilter extends FileFilter { public boolean accept(File fichier) { return fichier.isDirectory() || fichier.getName().endsWith(".msg"); } public String getDescription() { return "Fichier message (*.msg)"; } }
Le filtre doit être ajouté à la boite (il est possible d’ajouter plusieurs filtres) :
JFileChooser dialog = new JFileChooser ("C:/user"); dialog.addChoosableFileFilter(new MessageFilter());
Il est possible de définir des boîtes de dialogue spécifiques à l’application qui permettent une saisie particulière d’informations. Elles héritent de la classe JDialog et peuvent être :
modale : Lorsqu’une boîte modale est ouverte l’utilisateur ne peut plus activer une fenêtre de l’application tant que la boîte n’est pas fermée. C’est le cas par exemple de la boîte ouvrir du menu Fichier des éditeurs de texte ou de la boîte A propos.. Par contre l’utilisateur peut toujours activer les fenêtres d’une autre application.
non modale : Une boîte non modale permet à l’utilisateur de se déplacer entre la boîte et les autres fenêtres de l’application. C’est en général le cas de la boîte Rechercher du menu Edition des éditeurs de texte.

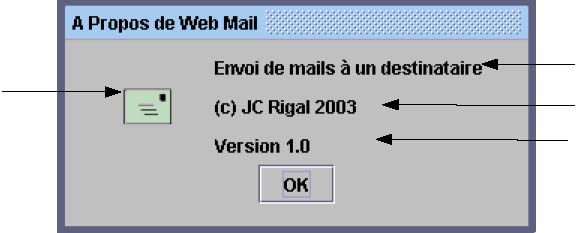

Etudions simplement une boîte de dialogue que toute application doit posséder. Il s’agit de la boîte A Propos, ouverte en réponse à un clic sur l’élément “A Propos…” du menu de droite.
Cette boîte est de type modal et de taille fixe. L’utilisateur ne dispose que d’un bouton OK. Elle ne comporte que des composants statiques de renseignement pour l’utilisateur :
Le nombre de composants et leur disposition sont les mêmes quelque soit l’application. Seul change leur contenu. C’est l’occasion d’en faire un composant logiciel réutilisable. Ce sera donc une classe indépendante qui hérite de JDialog dont la structure sera proche de celle de la fenêtre principale.
public class APropos extends JDialog { // reférence vers les Controles public APropos(JFrame parent, String titre) { super(parent, "A Propos de " + titre, true); // Initialisation de la boîte de dialogue initControles(); } // Autres méthodes }
public class APropos extends JDialog
Dans notre cas de la boîte A Propos est modale.
Elle sera ouverte en mode modal dans une procédure d’événement de la fenêtre principale de la façon suivante :
private void mnuAideAPropos_click() { APropos dialog = new APropos(this, "WebMail"); // Initialisations dialog.show(); }
La méthode show() rend la boîte visible et la place au premier plan. Cette instruction est bloquante tant que la boîte de dialogue n’est pas fermée.
La boîte hérite de JDialog et implémente ActionListener pour gérer le bouton OK (cette façon de gérer les événements évite la classe interne)
import java.awt.BorderLayout; import java.awt.FlowLayout; import java.awt.GridLayout; import java.awt.Point; import java.awt.event.ActionEvent; import java.awt.event.ActionListener; import javax.swing.BorderFactory; import javax.swing.ImageIcon; import javax.swing.JButton; import javax.swing.JDialog; import javax.swing.JLabel; import javax.swing.JPanel; public class APropos extends JDialog implements ActionListener { //Plusieurs méthodes vont accéder aux composants donc: private JLabel lblDescription = new JLabel (); private JLabel lblCopyright = new JLabel (); private JLabel lblVersion = new JLabel () ; private JLabel lblIcone = new JLabel (); private JButton cmdOK = new JButton ("OK" );
Le constructeur initialise la boîte (titre, modale, position, non re-dimensionnement) et fait en sorte que la mémoire utilisée soit récupérée à la fermeture.
public APropos(JFrame parent, String titre) { super(parent, "A Propos de " + titre, true); Point loc = parent.getLocation(); this.setLocation((int) loc.getX()+50,(int)loc.getY()+100); this.setResizable(false); this.setDefaultCloseOperation(DISPOSE_ON_CLOSE ); initControles(); }
Les composants sont initialisés et ajoutés aux panneaux. Les panneaux sont eux-mêmes ajoutés à la zone client :
private void initControles() { JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setBorder(BorderFactory.createEmptyBorder(10,10,10,10)); JPanel panDroite = new JPanel (new GridLayout(3,1,10,10)); panDroite.add (lblDescription); panDroite.add (lblCopyright); panDroite.add (lblVersion); JPanel panHaut = new JPanel(new FlowLayout(FlowLayout.CENTER, 20, 0)); panHaut.add (lblIcone); panHaut.add (panDroite); JPanel panBas = new JPanel (); // FlowLayout par défaut cmdOK.addActionListener(this); // Voir plus bas panBas.add(cmdOK); zoneClient.add (panHaut, BorderLayout.NORTH); zoneClient.add (panBas, BorderLayout.SOUTH); }
Pour éviter une classe incluse, il est possible de faire en sorte que la classe APropos implémente, elle-même, l’interface ActionListener. Elle est donc ainsi capable de récupérer l’événement ActionEvent, et devient elle-même un écouteur. C’est la raison pour laquelle le bouton est associé à l’écouteur this. En réponse à un clic sur le bouton OK la boîte est fermée et vidée de la mémoire, comme défini dans le constructeur :
public void actionPerformed(ActionEvent e) { if (e.getSource() == cmdOK) this.dispose(); }
Pour rendre la classe réutilisable il faut prévoir des setters publics permettant de définir la description, la version, le copyright et l’icône qui seront affichés dans les composants. Remarquons l’instruction this.pack() qui permet d’ajuster la taille de la boîte de dialogue en fonction de la taille idéale des composants (dépendant du contenu) :
public void setDescription (String texte) { lblDescription.setText(texte); this.pack(); } public void setVersion (String texte) { lblVersion.setText(texte); this.pack(); } public void setCopyright (String texte) { lblCopyright.setText(texte); this.pack(); } public void setIcone (String url) { lblIcone.setIcon(new ImageIcon(url)); this.pack(); }
Création d’une instance de la classe APropos, appel des setters pour fixer la valeur des composants et ouverture de la boîte :
public static void main(String args[]) { APropos dlg = new APropos(this, "WebMail" ); dlg.setDescription( "Envoi de mails à un destinataire" ); dlg.setCopyright( "JC Rigal (c) 2020" ); dlg.setVersion( "Version 1.0" ); dlg.setIcone("MailLogo.gif" ); dlg.show(); }
Ce chapitre correspond à une approche ultra simplifiée du concept de JavaBean sur lequel repose tous les composants Swing.
Un composant JavaBean est un composant réutilisable qui, s’il est graphique, peut être intégré à la barre d’outils d’environnement de développement de type RAD comme JBuilder, NetBeans ou autre IDE. Un composant JavaBean à ses champs propres, ses méthodes et propage des événements spécifiques à des listeners spécialisés.
Il existe de nombreux exemples dans l’API Swing, de classes conceptualisant des composants spéciaux, héritées d’autres classes plus générales. Ainsi, un JPasswordField est un JTextField spécifique qui affiche des * rendant la saisie des caractères non visible. Le JTextField standard à été sous-classé pour répondre à un besoin particulier. Il est possible d’étendre cette particularité à certains composants de l’application. Par exemple une application de supervision pourrait avoir besoin d’un JVoyant considéré comme un JTextField non éditable avec une bordure et un fond qui passe en couleur ou en blanc suivant son état, allumé ou éteint.
public class JVoyant extends JTextField { private Color m_colOn; private Color m_colOff; public Voyant(Color couleur) { m_colOn = couleur; m_colOff = this.getBackground(); // couleur de fond actuelle this.setPreferredSize(new Dimension (50,20)); this.setEditable(false); this.setBorder(BorderFactory.createLoweredBevelBorder()); } public void setOn() { this.setBackground(m_colOn); // on initialise la couleur avec celle choisie } public void setOff() { this.setBackground(m_colOff); // on remet la couleur de fond } }
Dans l’application les JVoyant seront utilisés comme n’importe quel contrôle Swing :
JVoyant v1 = new JVoyant(Color.RED); v1.setToolTipText("Alarme"); // méthode héritée if (...) v1.setOn(); // on ajoute les conditions correspondantes
Ces composants dérivés peuvent disposer de leur propre politique de gestion interne des événements. Ainsi le JVoyant peut disposer d’un objet de classe Timer assurant le clignotement du voyant.
public class Voyant extends JTextField { ... private Timer tempo = new Timer(300, new AppActionListener()); public void setBlink() { tempo.start(); } class AppActionListener implements ActionListener { public void actionPerformed(ActionEvent e) { if (e.getSource() == tempo) tempo_time(); } } private void tempo_time() { this.setBackground(this.getBackground()== m_colOff ? m_colOn : m_colOff ); } }
Le but de ce chapitre va au-delà du contexte initial d’étude car il aborde des recommandations d’architecture pour une application quelconque. Celles-ci s’appliquent parfaitement aux applications SDI utilisant une interface utilisateur basée sur Swing.
Le Model-View-Controller (MVC) est un modèle de conception logicielle largement répandu qui a été créé dans les années 1980 par Xerox PARC pour Smalltalk-80. Il est recommandé comme modèle pour la plate-forme JavaEE et est devenu un standard pour les développeurs.euses.
MVC est un modèle de conception (Design Pattern) qui impose la séparation entre les données, les traitements et la présentation. C’est pour cette raison que l’application est divisée en trois composants fondamentaux :
Chaque composant joue un rôle bien défini.
Vue
Elle correspond à l’interface avec laquelle l’utilisateur interagit. Dans notre cas il s’agit d’une ou plusieurs classes UI (User Interface) utilisant des composants Swing. Aucun traitement n’est effectué dans la vue (hormis ceux correspondant à la mécanique de l’interface).
Elle sert uniquement à afficher les données et permettre à l’utilisateur d’agir sur ces données.
Modèle
Il représente les données et les règles métier. C’est dans ce composant que s’effectuent les traitements. Les bases de données en font partie, de même que des objets “métier”. Les données renvoyées par le modèle sont indépendantes de la présentation, c’est-à-dire que le modèle ne réalise aucune mise en forme. Les données d’un seul modèle peuvent ainsi être affichées dans plusieurs vue.
Controleur
Il interprète les requêtes de l’utilisateur et appelle les méthodes du modèle et de la vue, nécessaires pour répondre à la requête. Ainsi, lorsque l’utilisateur clique sur un contrôle, le contrôleur intercepte la requête et détermine quelle portion du modèle et quelle portion de la ou des vues doivent êtres associés.
L’application présentée est un éditeur de texte simplifié ou seules les fonctionnalités Nouveau, Ouvrir et Sauvegarder sont implémentées.
L’application est composée de 2 classes et utilise le package java.io pour accéder à des fichiers textes :
La classe Application crée la vue et le contrôleur.
L’objet instance de la classe FenetrePrincipale doit avoir une référence sur l’objet instance de la classe DemandeMgr pour pouvoir appeler les méthodes.
public class Application { public Application () { DemandeMgr controleur = new DemandeMgr (); FenetrePrincipale frame = new FenetrePrincipale(controleur); } public static void main(String args[]) . . . }
Le constructeur de la classe FenetrePrincipale est légèrement différent des exemples précédents.
Il doit mémoriser une référence sur le contrôleur.
public class FenetrePrincipale extends JFrame { // Création des objets composants private DemandeMgr monControleur; public FenetrePrincipale(DemandeMgr monControleur) { this.monControleur = monControleur; // Intitialisation de la fenêtre initMenu(); initControles(); }
Les méthodes applicatives ne contiennent que du code Swing et appellent les méthodes de la classe contrôleur en leur passant en argument le contrôle sur lequel elles doivent agir.
private void mnuFichierOuvrir_click() { JFileChooser dlg = new JFileChooser(); if (dlg.showOpenDialog(this) == JFileChooser.APPROVE_OPTION) this.monControleur.ouvrir(txtTexte, dlg.getSelectedFile()); } private void mnuFichierSauver_click() { JFileChooser dlg = new JFileChooser(); if (dlg.showSaveDialog(this) == JFileChooser.APPROVE_OPTION) this.monControleur.sauvegarder(txtTexte, dlg.getSelectedFile()); } }
La classe contrôleur DemandeMgr contient des méthodes publiques assurant la prise en compte des actions de l’utilisateur (appelées par les méthodes applicatives de FenetrePrincipale), l’extraction des informations du modèle (objets de classe PrintWriter et BufferedReader) et la mise à jour de la vue (JTextArea).
public final class DemandeMgr { public DemandeMgr() { } public void sauvegarder (JTextArea txt, File f) { try { PrintWriter WModele = new PrintWriter (new FileWriter (f)); WModele.print(txt.getText()); WModele.close(); } catch (IOException e) {} } public void ouvrir (JTextArea txt, File f) { try { BufferedReader RModele = new BufferedReader (new FileReader (f)); txt.setText(""); while (RModele.ready()) { txt.append(RModele.readLine() + "\n"); } RModele.close(); } catch (IOException e) {} } }
La composition ou la présentation d’une JFrame ne doit pas nuire à son caractère esthétique qui a aussi un impact considérable sur la fonctionnalité d’une application. La composition comprend des facteurs déterminants tels que :
La simplicité est sans doute un des principes les plus importants à respecter lors de la création d’une interface. Si celle-ci semble complexe au niveau des applications, c’est qu’elle l’est réellement. Pour créer une interface conviviale, il faut prendre le temps de réfléchir au préalable à sa conception. De même, d’un point de vue esthétique, une conception nette et simple est toujours préférable.
Tous les éléments ne sont pas d’une importance équivalente dans la plupart des interfaces. Une conception soigneuse est indispensable pour que l’utilisateur puisse immédiatement repérer les éléments les plus importants. Les éléments importants ou souvent utilisés doivent être placés bien en vue, alors que les éléments moins importants peuvent être relégués à des emplacements moins visibles.
La plupart des langues se lisent de gauche à droite et de haut en bas par rapport à une page. Il en est de même sur un écran d’ordinateur, une tablette ou un smartphone.
Comme les yeux sont d’abord attirés par la partie supérieure gauche de l’écran, l’élément le plus important doit être placé à cet endroit.
Par exemple, si les informations d’une fiche de saisie concernent un client, le champ du nom doit apparaître à un endroit pertinent (donc visible). Les boutons OK ou Suivant doivent être placés dans la partie inférieure droite de l’écran car l’utilisateur n’y accédera que lorsqu’il aura terminé de traiter la fiche.
Il est aussi important de regrouper les éléments et les composants. Il faut les regrouper d’une façon logique, selon leurs fonctions ou leurs relations. Comme leurs fonctions sont liées, les boutons permettant de consulter une base de données doivent être regroupés visuellement, et non dispersés sur l’écran. La même règle s’applique aux informations: les champs de noms et d’adresses sont généralement regroupés, car ils sont étroitement liés. Dans la plupart des cas, il est possible d’utiliser des panneaux avec bordures de classe JTitleBorder pour souligner les relations entre les composants.
La cohérence est une vertu dans la conception d’une interface utilisateur. Une présentation cohérente contribue à l’harmonie d’une application qui doit constituer un ensemble coordonné. Le manque de cohérence peut rendre une application confuse, chaotique et désorganisée. L’utilisateur peut alors en conclure que l’application est d’une qualité médiocre et il doutera de sa fiabilité.
Pour obtenir une cohérence visuelle, il est conseillé de définir une stratégie de conception et des conventions de styles avant de passer à la création. Certains éléments tels que les types de composants, les normes de dimensionnement et de regroupement de composants et les choix de polices doivent être définis à l’avance.
l’API javax.swing offre une vaste gamme de composants. Vous ne devez pas tenter de tous les utiliser !
Sélectionnez plutôt un sous-ensemble de composants qui s’adapte le mieux à l’application. Les composants de zone de liste, de zone de liste éditable, de grille et d’arborescence peuvent tous servir à présenter des listes d’informations, mais il est préférable de se limiter à un seul style dans la mesure du possible.
Essayez également d’utiliser les composants de façon appropriée. Alors qu’un contrôle JTextField peut être défini en lecture seule et servir à afficher du texte, un contrôle JLabel est généralement plus approprié à cette usage. La cohérence entre les différentes fenêtres de l’application est également primordiale. Il est préférable de sélectionner un style et le conserver pour toutes les fenêtre de l’application.
L’utilisation d’espaces vierges peut contribuer à mettre en valeur des éléments et à améliorer les fonctionnalités de l’interface. Un espace vierge n’est pas nécessairement un espace blanc ! Il peut aussi s’agir de l’intervalle entre les composants et autour d’eux. Si une fenêtre contient trop de composants, l’interface risque de devenir confuse et la recherche d’un champ ou d’un contrôle peut s’avérer fastidieuse. N’hésitez pas à utiliser des espaces vierges pour mettre en valeur les éléments.
Un intervalle constant entre les composants et l’alignement des éléments verticaux et horizontaux rend l’application plus lisible, exactement comme un magazine où le texte est disposé en colonnes égales, avec un espacement homogène entre les lignes.
L’utilisation de couleurs dans l’interface peut améliorer son aspect visuel, mais ne pas en abuser. Le choix des couleurs est très subjectif; le goût de l’utilisateur ne correspond pas forcément à celui du développeur.euse. Ne pas oublier que la couleur peut évoquer de vives émotions et, pour les applications internationales, certaines couleurs peuvent avoir une signification culturelle. Il est donc conseillé d’utiliser des couleurs traditionnelles, douces et neutres.
Le choix des couleurs peut aussi être influencé par les utilisateurs auxquels s’adresse l’application, ainsi que par le ton ou l’esprit à transmettre. Des couleurs vives rouge, vert et jaune peuvent être utilisées pour attirer l’attention sur une zone importante ou la mettre en valeur.
En règle générale, il faut limiter le nombre de couleurs dans l’application et se tenir à la palette des 16 couleurs standard (ou 256)car le dégradé peut entraîner la disparition de certaines couleurs si l’application est exécutée sur un écran 16 couleurs. Ne pas oublier les personnes daltoniennes qui ne peuvent distinguer les différentes combinaisons des couleurs de base telles que le rouge et le vert. Par exemple, il leur est impossible de lire un texte en caractères rouges sur un fond vert.
Les images et les icônes peuvent aussi ajouter un attrait visuel à l’application. Mais, une fois encore, elles doivent être utilisées avec parcimonie et prudence. Les images peuvent transmettre des informations concises sans qu’il soit nécessaire d’ajouter un texte, mais elles sont souvent perçues différemment selon la culture des utilisateurs.
Les barres d’outils avec des icônes représentant diverses fonctions s’avèrent très utiles dans une interface, mais si l’utilisateur ne peut identifier la fonction représentée par l’icône, elles peuvent ralentir sa productivité. Par exemple, beaucoup d’applications utilisent une feuille de papier avec un angle replié pour représenter l’icône Nouveau fichier. Il peut exister une meilleure métaphore pour cette fonction, mais l’utilisateur peut être troublé si elle est représentée différemment.
Il est aussi important de tenir compte de la signification culturelle des images. Beaucoup de programmes utilisent l’image d’une boîte aux lettres de style rural avec un drapeau pour représenter les fonctions de courrier. Ce type de boîte aux lettres étant utilisé essentiellement aux Etats-Unis, il est possible que les utilisateurs d’autres pays ou d’une autre culture ne comprennent pas la signification de cette icône.
/** * @author Bouget * Version 1.0 Liste des composants / type de gestionnaire de positionnement : panCentre / JScrollPane panBasDroit, panBasGauche, panBasMilieu / GridLayout panTool / FlowLayout zoneClient / BorderLayout panHaut / BorderLayout panBas / BorderLayout */ import java.awt.BorderLayout; import java.awt.FlowLayout; import java.awt.GridLayout; import javax.swing.BorderFactory; import javax.swing.ImageIcon; import javax.swing.JButton; import javax.swing.JComboBox; import javax.swing.JFrame; import javax.swing.JLabel; import javax.swing.JPanel; import javax.swing.JScrollPane; import javax.swing.JTextArea; import javax.swing.JTextField; public class FenetrePrincipale extends JFrame { private JButton cmdOuvrirIcon = new JButton(new ImageIcon("ouvrirFichier.png")); private JButton cmdFermerIcon = new JButton(new ImageIcon("fermerFichier.png")); private JButton cmdAidezMoi = new JButton(new ImageIcon ("aide.png")); private JButton cmdOuvrir = new JButton("Ouvrir"); private JButton cmdAnnuler = new JButton("Annuler"); private JTextArea txtTexte = new JTextArea(); private JTextField txtNom = new JTextField(); private JComboBox cboExplorer = new JComboBox(); private JComboBox cboType = new JComboBox(); public FenetrePrincipale() { this.setSize(500,300); this.setTitle("Exemple Editeur de texte"); this.setDefaultCloseOperation(EXIT_ON_CLOSE); // appelle du programme d'initialisation des composants : initControles(); } private void initControles() { cmdOuvrirIcon.setToolTipText("Permet d'ouvrir un fichier"); cmdFermerIcon.setToolTipText("Permet de fermer un fichier"); cmdAidezMoi.setToolTipText("affichez l'aide ! (mais y en a pas !)"); cmdOuvrir.setToolTipText("Ouvrir !"); cmdAnnuler.setToolTipText("Annuler tout !"); cboExplorer.setEditable(true); cboType.setEditable(true); JPanel zoneClient = (JPanel) this.getContentPane(); zoneClient.setLayout(new BorderLayout(10,10)); zoneClient.setBorder(BorderFactory.createEmptyBorder(5,5,5,5)); // panneau des boutons outils : JPanel panTool = new JPanel (new FlowLayout(FlowLayout.CENTER, 0, 0)); panTool.add (cmdOuvrirIcon); panTool.add (cmdFermerIcon); panTool.add (cmdAidezMoi); // panneau du haut comprenant la combo et le panneau boutons outils JPanel panHaut = new JPanel (new BorderLayout(5,5)); panHaut.add(new JLabel("Explorer"), BorderLayout.WEST); panHaut.add(cboExplorer, BorderLayout.CENTER); panHaut.add(panTool, BorderLayout.EAST); // panneau du centre avec la zone de texte Area : JScrollPane panCentre = new JScrollPane (txtTexte); // barre verticale toujours présente panCentre.setVerticalScrollBarPolicy(JScrollPane.VERTICAL_SCROLLBAR_ALWAYS); JPanel panBas = new JPanel (new BorderLayout(10,10)); JPanel panBasGauche = new JPanel (new GridLayout(2,1,10,10)); panBasGauche.add (new JLabel ("Nom :")); panBasGauche.add (new JLabel ("Type :")); panBas.add (panBasGauche, BorderLayout.WEST); JPanel panBasDroit = new JPanel (new GridLayout(2,1,10,10)); panBasDroit.add (cmdOuvrir); panBasDroit.add (cmdAnnuler); panBas.add (panBasDroit, BorderLayout.EAST); JPanel panBasMilieu = new JPanel (new GridLayout(2,1,10,10)); panBasMilieu.add (txtNom); panBasMilieu.add (cboType); panBas.add (panBasMilieu, BorderLayout.CENTER); zoneClient.add (panHaut, BorderLayout.NORTH); zoneClient.add (panCentre, BorderLayout.CENTER); zoneClient.add (panBas, BorderLayout.SOUTH); } public static void main(String args[]) { (new FenetrePrincipale()).setVisible(true); } }
Procédure d’installation (bientôt)
Se déplacer dans une JTextArea :
Pour pouvoir utiliser les touches de Tab, Shift-Tab, etc avec un composant JTextArea, il faut créer une classe qui hérite de JTextArea et redéfinir une seule méthode, IsManagingFocus() pour l’obliger à renvoyer false afin que ce composant ne gère pas automatiquement les touches habituelles pour se déplacer dans une fenêtre :
public class JTextAreaMoi extends JTextArea { public Boolean isManagingFocus() { Return false; } }
https://docs.oracle.com/javase/7/docs/api/javax/swing/package-summary.html
https://docs.oracle.com/javase/tutorial/uiswing/
https://www.oracle.com/java/technologies/a-swing-architecture.html
https://www.javatpoint.com/java-swing
https://o7planning.org/fr/10619/installation-de-e-fx-clipse-sur-eclipse
https://www.eclipse.org/efxclipse/releases.html
version à prendre :
http://download.eclipse.org/efxclipse/updates-released/3.3.0/site
JavaFX Scene Builder est un outil de mise en page visuelle qui permet aux développeurs.euses de concevoir rapidement les IHM de l’application JavaFX, sans codage. Vous faites glisser et déposer des composants UI dans une zone de travail, vous modifiez leurs propriétés, vous pouvez appliquer des feuilles de style (CSS) et le code FXML pour le Layout qu’ils créent est automatiquement généré en arrière-plan.
Le résultat est un fichier FXML qui peut ensuite être combiné avec un projet Java en liant l’interface utilisateur à la logique de l’application.
Vous pouvez télécharger Scene Builder et exécuter le programme suivant sous windows :
installer javafx scene builder dans eclipse
Télécharger Scene builder (optionnel)
(javafx_scenebuilder-2_0-windows.msi)
Mise à jour : le 27/12/2022
